АБРИС трассоискатель предназначен для поиска протяженных токопроводящих объектов, таких как металлические трубы, телефонные и силовые кабели, как в пассивном режиме (по проходящему по кабелю току), так и в активном при совместной работе с трассопоисковым генератором.
АБРИС24.20 ТРАССОИСКАТЕЛЬ БАЗОВЫЙ КОМПЛЕКТ |
91 000 руб. |
Приемник ТМ8 |
Генератор ТГ24.20 (ТГ20) |
Рамка индуктивной связи |
Кабели гальванического подключения |
Штырь заземления |
Зарядное устройство 220 В |
Сумка для приемника |
Сумка для генератора |
Документация |
АБРИС 24.40 ТРАССОИСКАТЕЛЬ БАЗОВЫЙ КОМПЛЕКТ |
123 700 руб. |
Приемник ТМ8 |
Генератор ТГ24.40 (ТГ40) |
Рамка индуктивной связи |
Кабели гальванического подключения |
Штырь заземления |
Зарядное устройство 220 В |
Сумка для приемника |
Сумка для генератора |
Документация |
ДОПОЛНИТЕЛЬНО ИЛИ ОТДЕЛЬНО МОЖНО ПРИОБРЕСТИ:
•
ГЕНЕРАТОР АБРИС ТГ 24.20 – 54 500 РУБ.
• ГЕНЕРАТОР АБРИС ТГ 24.40 – 88 150 РУБ.
•
ПРИЁМНИК АБРИС ТМ-8 – 39 300 РУБ.
Комплектации АБРИС24.20/АБРИС24.40 различаются мощностью генератора и дальностью поиска - Генератор ТГ20 – до 1500 метров, Генератор ТГ40 - до 3000 метров

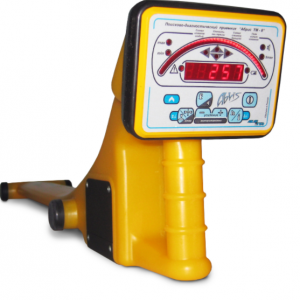

Приемник ТМ8 - предназначен для обнаружения, локализации и измерения глубины залегания искомых коммуникаций.
Портативный переносной генератор ТГ20/ТГ40 – предназначен для создания тока испытательной частоты в трассе.
Рамка индуктивной связи – предназначена для наведения тока испытательной частоты без непосредственного подключения к трассе. Используется в случае невозможности подключения генератора к коммуникации, а так же при необходимости разведки местности для поиска неизвестных коммуникаций.
Кабели гальванического подключения используются для подключения генератора к открытому участку трассы и создания тока испытательной частоты.
Штырь заземления – позволяет заземлить кабель гальванического подключения для возврата тока через землю.
ОСОБЕННОСТИ ТРАССОПОИСКОВОГО КОМПЛЕКСА АБРИС:
• Небольшие габариты и вес
• Светодиодный морозостойкий дисплей приёмника и генератора - работа до -40°С
• Брызгозащитное исполнение
• Определение глубины залегания труб при совместной работе приемника с генератором
• Поиск по максимальному и минимальному сигналу с одновременным отображением силы электромагнитного поля, идущего от проводника с током
• Автоматическая и ручная регулировка сигнала
• Стрелки – указатели направления расположения трассы на дисплее приемника, помогают оператору локализовать расположение трассы
• Генераторы снабжены устройством автоматического согласования с трассой и индикации отсутствия надежного контакта с коммуникацией
• Трассировка линии: Генератор ТГ20 – до 1500 метров, Генератор ТГ40 - до 3000 метров
• Возможность переключения выходной мощности для работы на коротких участках
• Режим работы - непрерывный и импульсный
• Непрерывный контроль уровня заряда аккумуляторной батареи
• Питание генератора осуществляется от встроенной аккумуляторной батареи
• Заряд батарей производится от зарядного устройства (сети переменного тока 220 В, 50 Гц), а также от внешнего источника питания постоянного тока с напряжением от 12 до 16 вольт (бортовая сеть автомобиля). Процесс заряда аккумуляторов полностью автоматизирован и контролируется встроенным микропроцессором
• Возможность поставки специализированной версии для подводных работ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЁМНИКА АБРИС ТМ-8
Параметр | величина |
Рабочие частоты пассивные | 50,100,15-24 кГц |
Рабочие частоты активные | 1450,9820 Гц |
Максимальная измеряемая глубина | До 10 м |
Максимальная глубина обнаружения | До 25 м |
Максимальное удаление от генератора | До 5 км |
Время непрерывной работы без звука | До 50 ч |
Диапазон рабочих температур | -40..+60 вЃ° С |
Питание | 2 элемента D |
Габариты | 720x110x150 мм |
Вес прибора без чехла | 1700 г |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИГЕНЕРАТОРА АБРИС ТГ-24.40
Наименование параметра | Значение |
Напряжение питания генератора внешнее, (В) | 12-16 В Постоянное напряжение |
Внутренний источник питания | Аккумуляторная батарея 12В -20 А/ч |
Зарядное устройство от сети 220 Вольт (Внешнее питание) | 12В - 3 А Постоянное стабилизированное напряжение |
Выходная мощность | 1; 3; 8; 12; 24 Вт |
8 предустановленных частот (пользователь может изменить или исключить любую частоту) | 375, 480, 512,1024, 1450, 8192, 9820 10000 Гц |
Выходной ток | До 1500 мА |
Измерение напряжения на нагрузке (трубе) для контроля перед подключением постоянное напряжение | до 50 В |
Измерение напряжения на нагрузке (трубе) для контроля перед подключением переменное напряжение частота 50 Гц | до 50 В |
Режим работы | Непрерывный или импульсный |
Согласование с нагрузкой | автоматическое |
Сопротивление нагрузки для 12 Вт | 1-120 Ом |
Сопротивление нагрузки для 1 Вт | 1-970 Ом |
Стабильность выходной мощности | +/-10% |
Время непрерывной работы от встроенного аккумулятора | Максимальная мощность 2 часа Минимальная мощность до 8 часов |
Вес электронного блока | Не более 5 кг |
Габаритные размеры | 220Х220Х90 мм |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИГЕНЕРАТОРА АБРИС ТГ-24.20
Наименование параметра | Значение |
Напряжение питания генератора внешнее, (В) | 12-16 В Постоянное напряжение |
Внутренний источник питания | Аккумуляторная батарея 12В -9 А/ч |
Зарядное устройство от сети 220 Вольт (Внешнее питание) | 12В - 3А (15В – 2,6 А) Постоянное стабилизированное напряжение |
Выходная мощность | 2.5; 5.0; 15; 20 Вт От внешнего источника добавляется мощность 25 Вт |
Выходная мощность на частоте 33 кГц | max 6 Вт |
8 предустановленных частот (пользователь может изменить или исключить любую частоту) | 375, 480, 640,1024, 1450, 8192, 9820 10000 Гц |
Выходной ток | До 1000 мА |
Измерение напряжения на нагрузке (трубе) для контроля перед подключением постоянное напряжение | до 50 В |
Измерение напряжения на нагрузке (трубе)для контроля перед подключением переменное напряжение частота 50 Гц | до 50 В |
Режим работы | Непрерывный или импульсный |
Согласование с нагрузкой | автоматическое |
Сопротивление нагрузки, для 12 Вт | 1-120 Ом |
Сопротивление нагрузки, для 1 Вт | 1-970 Ом |
Стабильность выходной мощности | +/- 10% |
Время непрерывной работы от встроенного аккумулятора На максимальной мощности На минимальной мощности | 3 часа более 8 часов |
Вес электронного блока | Не более 3 кг |
Габаритные размеры | 220Х220Х90 мм |
