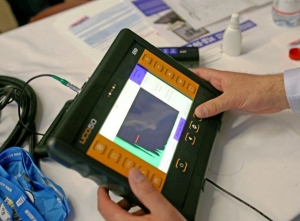

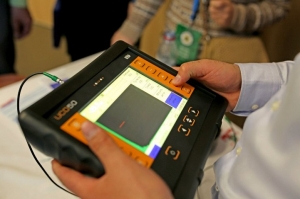

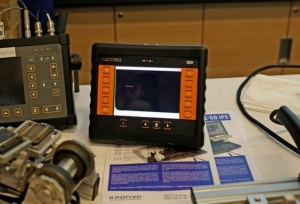

Дефектоскоп ультразвуковой УСД-50 IPS с поверкой

Дефектоскоп ультразвуковой УСД-50 IPS с поверкой

298 000 p
Внесен в госреестр

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.
+ дополнительный ПЭП в подарок
+ доставка за наш счет

Артикул defectoskop-UCD-50-IPS
Гарантия: 12 месяцев
В наличии
Купить в 1 клик

Официальный дилер

Компания ООО "НК" является официальным дилером всего оборудования, представленного на сайте. Мы имеем соответствующие документы, подтверждающие данные полномочия.

Прямые поставки

Компания ООО "НК" предоставляет бесплатную доставку до пунктов выдачи, а также осуществляет доставку по всей территории России.
Подробнее о доставке

Расширенная гарантия

Гарантийный срок эксплуатации всех приборов и оборудования, поставляемых компанией ООО "НК", составляет 1 год (для некоторых приборов до 5 лет). В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортировки.

Различные способы оплаты

Компания ООО "НК" предлагает различные способы оплаты товаров на сайте:
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

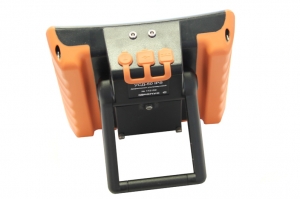

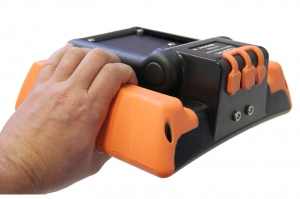

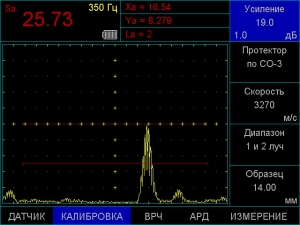

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Сертификат Госстандарта России RU.C.27.003.A 27966, зарегистрирован в Государственном реестре средств измерений под 34900-07 и допущен к применению в Российской Федерации.

Состав стандартного комплекта:

Артикул Наименование Кол-во
60201 электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь утразвуковой П121-5-65 1
20250 Кабель USB для связи с ПК 1
  Программное обеспечение на CD-диске 1
  Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности:

  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
  • Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

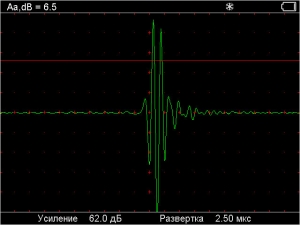

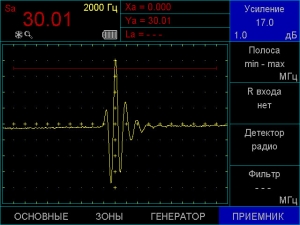

  • Отображения ультразвуковых сигналов в недектированном виде

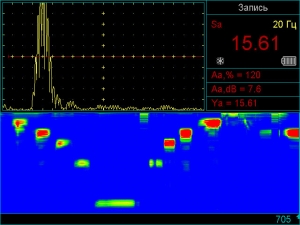

  • Б-скан для более удобной визуализации процесса ультразвукового контроля
  • Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
  • Сохранение и вызов настроек из памяти прибора
  • Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
  • Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек
  • TOFD режим
  • Поддержка АРД-диаграмм
  • Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете



Основные отличия:

  • Дисплей: Цветной TFT 130 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 90 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

Технические характеристики дефектоскопа:

Развертка
мин.: 0 - 2 мкс
макс.: 0 - 1530 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка
от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)
до 4500 мм (эхо-режим), 9000 мм (теневой режим)
Диапазон скоростей
1000 - 10 000 м/с
с шагом 1, 10 и 100 м/с
Задержка в призме
0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10) и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса
регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель
широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB
программируемая

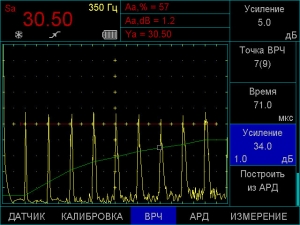

Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД
построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка
компенсированная, 0 - 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

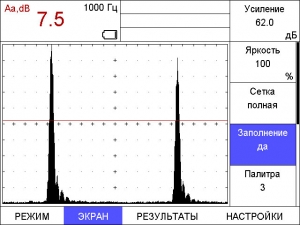

А-сигнал
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
USB
Разъемы преобразователей
2 Lemo00
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
не менее 10 часов работы от встроенного аккумулятора
Внешнее питание
блок питания 220В AC
Напряжение питания
15В / 2,5А DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,5 кг с аккумуляторами

Производитель: Кропус
ГОСРЕЕСТР: Да
Кропус

На сегодняшний день, Научно-Производственный Центр "КРОПУС" (Комплексная Разработка Оборудования Промышленных Ультразвуковых Систем) объединяет более десяти фирм работающих в области разработки и создания средств неразрушающего контроля.

Богатый опыт разработки оборудования, в сочетании с возможностями современной электроники в области анализа и обработки радиосигналов, позволили НПЦ "Кропус" создать широкую гамму современных приборов для неразрушающего контроля: ультразвуковые дефектоскопы, вихретоковые дефектоскопы, магнитопорошковые дефектоскопы, магнитные коэрцитиметры, толщиномеры металла и толщиномеры покрытий, твердомеры, видеоэндоскопы и пр.
