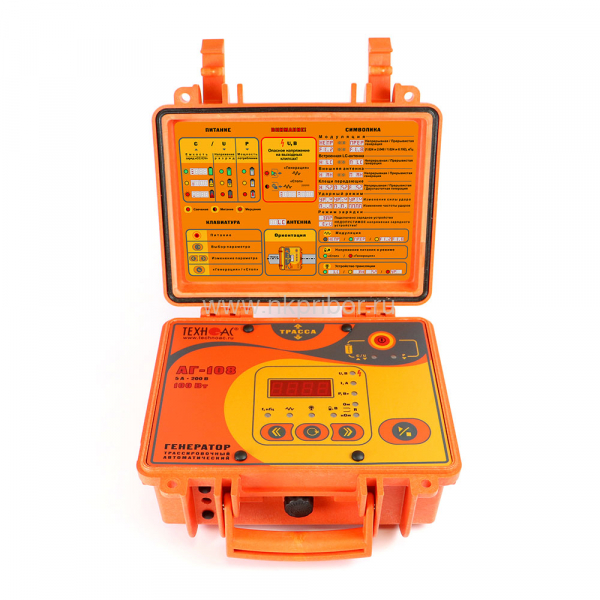

Назначение генератора АГ-108

Генератор предназначен для создания распространяющихся сигналов (колебаний) в скрытых коммуникациях при активных методах трассопоиска (электромагнитном и акустическом) и дефектопоиске.

Особенности генератора АГ-108

Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).

Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.

Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:

• мощность в непрерывном режиме работы - 50 Вт;
• мощность в прерывистом режиме работы - 100 Вт;
• напряжение - 200 В;
• ток - 5 А.

В генераторе реализованы:

• частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
• непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
• ударный режим - генерация импульсов управления ударным механизмом;
• встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;

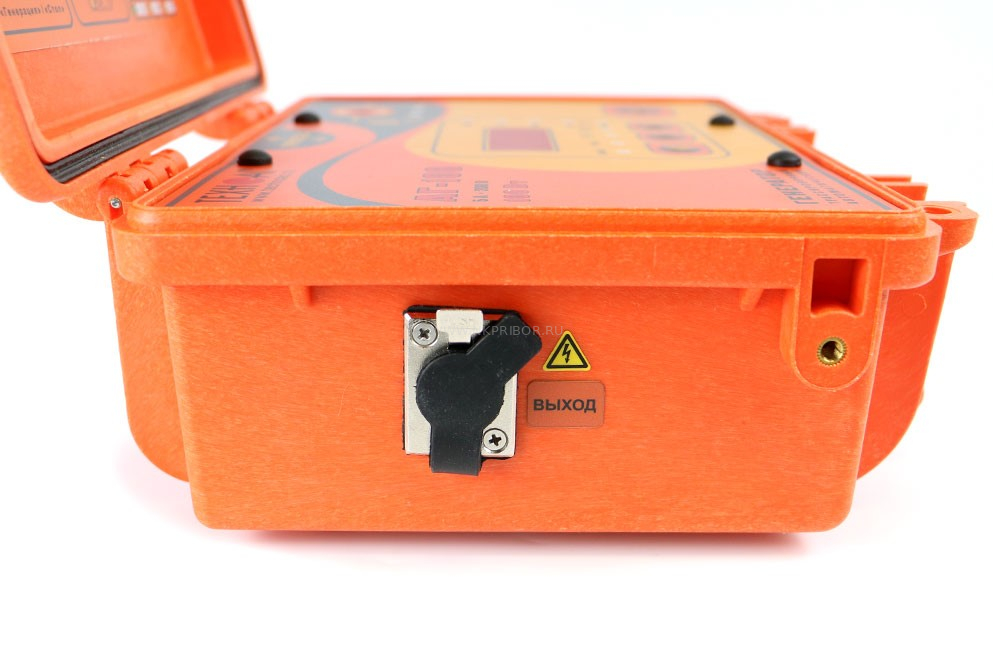

• возможность подключения внешней передающей антенны и индукционных клещей;

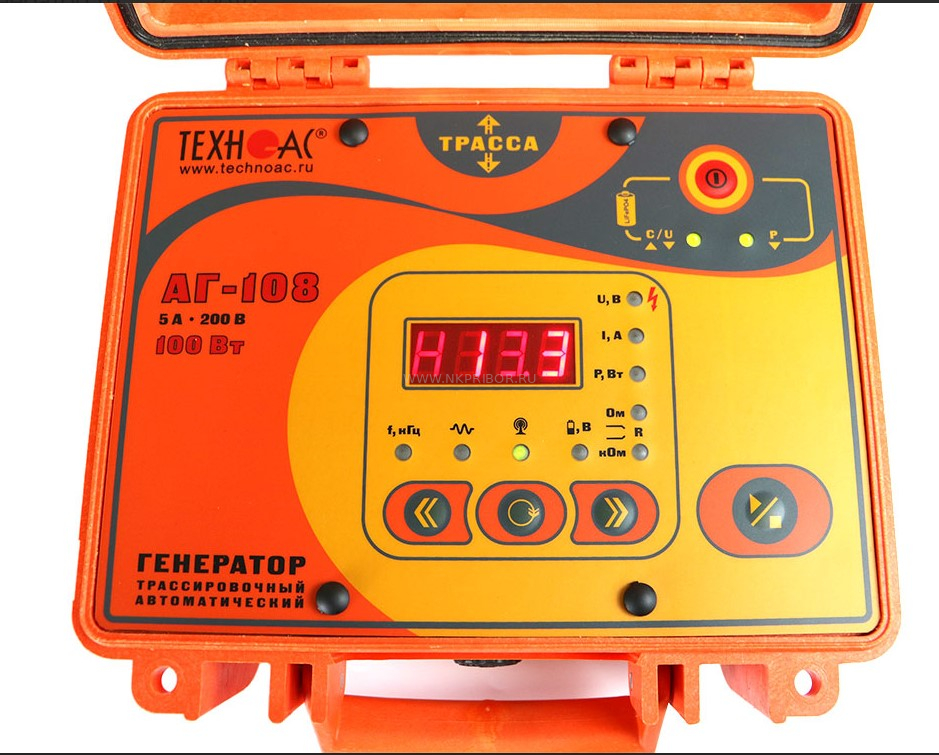

• цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;

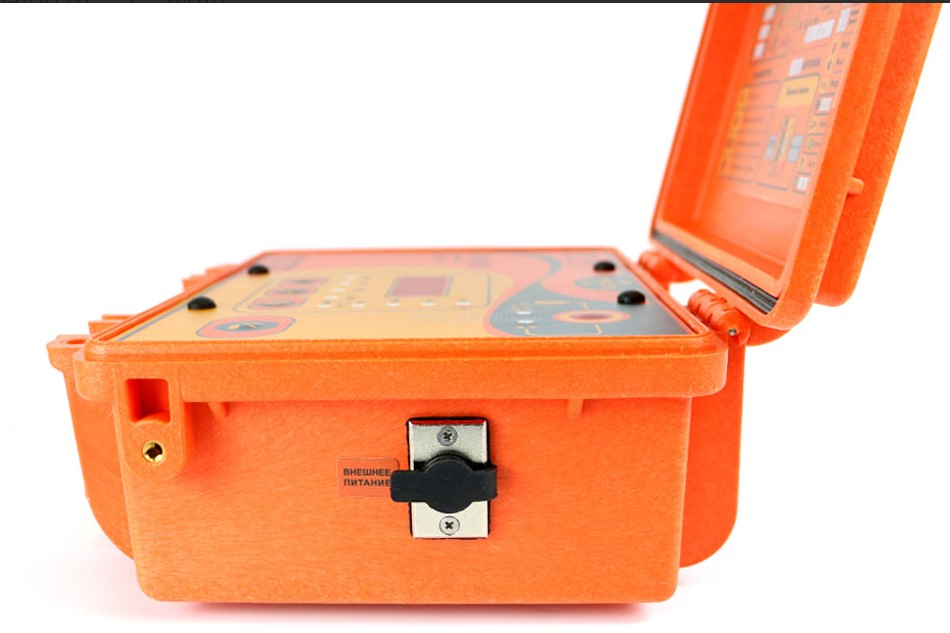

• возможность работы от внешнего аккумулятора или от сети ~220 В.

Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.

Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:

• превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
• наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
• достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
• «короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
• напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).
