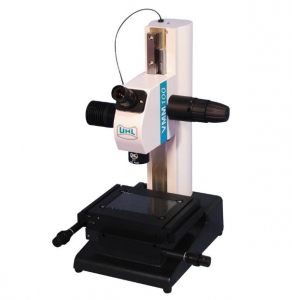

Измерительный микроскоп VMM 100

Компактный микроскоп с превосходной телецентрической оптикой и оптимальное соотношение цены и качества

Описание

Измерительный микроскоп VMM 100 производит оптический контроль поверхности деталей и образцов из металла, пластика и керамики, измерение профиля датчиков, шаблонов и режущих инструментов, печатных плат, фотошаблонов и т.д. Монокулярный тубус и сменные фиксированные телецентрические объективы образуют латеральное прямое изображение измеряемого объекта с высоким качеством изображения. Коаксиальные двух позиционные рукоятки измерительного стола быстро и точно позиционируют контролируемый объект.

Оператор снимает контрольные точки для объединения геометрических построений с цифровой регистрацией данных. Благодаря цифровой системе выравнивания образца позволяет значительно оптимизировать стоимость оборудования и не требует дополнительной оснастки для выравнивания положения по осям X и Y. Плавный контроллер освещения встроен в оборудование. Для решения специализированных задач производитель Walter UHL предлагает широкий выбор опций и аксессуаров.

Соответствует стандартам PTB и ГОСТ. Отвечает требованиям VDI/VDE 2617.

Освещение - проходящий свет, отраженный свет, коаксиальное освещение, широкий выбор дополнительных осветителей.

Применение - судостроение, автомобильная промышленность, авиакосмическая промышленность, сельскохозяйственное машиностроение, железнодорожное машиностроение, оптико-механическая промышленность, микроэлектроника

Технические характеристики

• Оптические телецентрические быстросъемные объективы:10-200х (общее увеличение)
• Диапазон микрообъективов:25-1000х (общее увеличение)
• Измерительный диапазон:100 x 50 мм
• Абсолютная погрешность:2+L/50, где L измеряемая длина в мм
• Дискретность:0.0005 мм
