Комплект эталонных мер твердости МТР

Комплект эталонных мер твердости МТР

Рейтинг :
Cредняя оценка 0
(по оценкам 0 пользователей)
Цена актуальна: 24-09-2024
Артикул: МТР
Гарантия: 12 месяцев
Наличие уточняйте у менеджера
Купить в 1 клик

Официальный дилер

Компания ООО "НК" является официальным дилером всего оборудования, представленного на сайте. Мы имеем соответствующие документы, подтверждающие данные полномочия.

Прямые поставки

Компания ООО "НК" предоставляет бесплатную доставку до пунктов выдачи, а также осуществляет доставку по всей территории России.
Подробнее о доставке

Расширенная гарантия

Гарантийный срок эксплуатации всех приборов и оборудования, поставляемых компанией ООО "НК", составляет 1 год (для некоторых приборов до 5 лет). В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортировки.

Различные способы оплаты

Компания ООО "НК" предлагает различные способы оплаты товаров на сайте:
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате

Эталонные меры твердости МТР 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Роквелла.

Меры МТР внесены в Гос. реестр средств измерений РФ, поверка комплекта должна проходить 1 раз в 2 года.

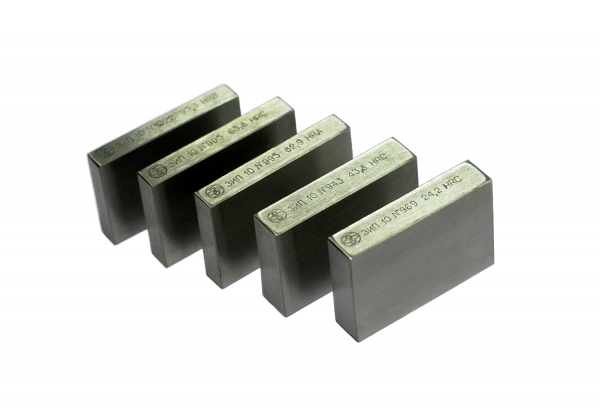

Комплект состоит из 5-ти мер общим весом 1,25 кг; поставляется с паспортом и свидетельством о первичной поверке.

Требования к мерам твердости МТР

  • Строгое соответствие ГОСТ 9031-75 “Меры твердости образцовые. Технические условия”.
  • Меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали.
  • На рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения.
  • На ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены.
  • Меры должны быть полностью размагничены.
  • Каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью.
  • Набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.

Особенности маркировки комплектов мер твердости

ФотоРазмещение маркировки на мереДолжны присутствовать

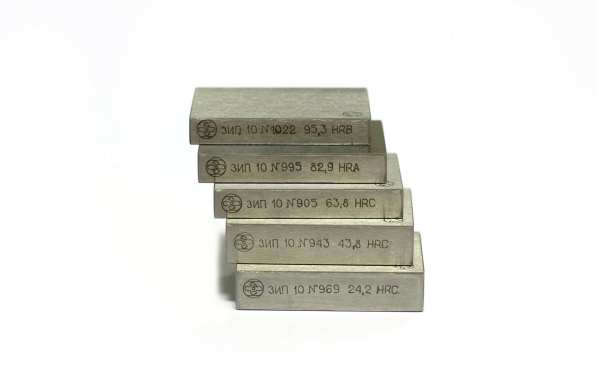

Мера твердости МТР - клеймо на боковой поверхностиНа боковой поверхности– месяц градуировки;
– порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку;
– обозначение шкалы твердости;
– значение твердости меры
Мера твердости - клеймо рабочей поверхностиНа рабочей поверхности в правом углу, примыкающем к грани с маркировкой– поверительное клеймо

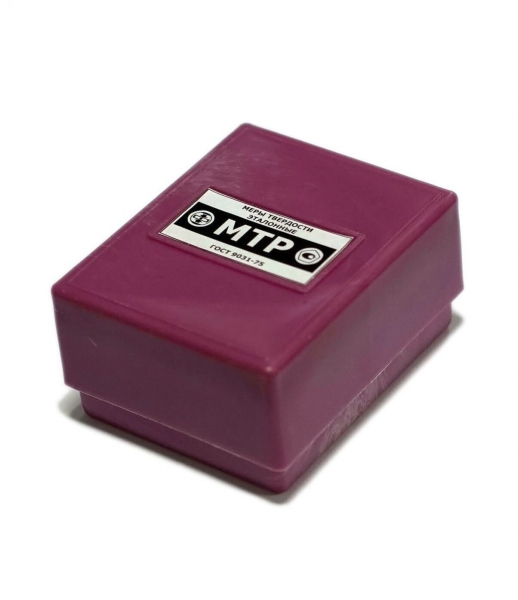

Комплект мер твердости МТР - маркировка упаковкиНа пластиковом футляре, в котором поставляется набор мер– товарный знак предприятия-изготовителя;
– наименование мер твердости;
– обозначение настоящего стандарта.

Комплекты эталонных мер твердости МТР, МТБ, МТВ (2-го разряда) применяются как средства первичной и периодической ультразвуковых, динамических и универсальных твердомеров серии ТКМ.

Используются только поверенные меры, изготовленные по ГОСТ 9031-75.

Наименование эталонных мер твердостиНоминальные значения чисел твёрдости
эталонных мер
МТР, по Роквеллу, HRC25 ± 5
45 ± 5
65 ± 5
МТБ, по БринеллюНВ 10/1000/10100 ± 25
НВ 10/3000/10200 ± 50
400 ± 50
МТВ, по Виккерсу, HV30200 ± 50
450 ± 75
800 ± 50

Задача поверки твердомера ТКМ – определить пределы абсолютной погрешности измерений твердости.

На каждой из эталонных мер твердости проводят по 5 измерений согласно Методике поверки. Результаты измерений усредняются и полученное среднее значение, относящееся к данной шкале твёрдости, заносится в протокол испытаний. Далее вычисляется абсолютная погрешность измерений твердости для каждой меры и шкалы по специальной формуле.

Абсолютная погрешность измерений твердости при поверке твердомера ТКМ на каждой эталонной мере по каждой шкале не должна превышать установленных пределов.

Шкалы твердостиДиапазоны измерений
твердости
Пределы допускаемой абсолютной погрешности измерения твердости
Роквелла, HRC (20 – 70)±2
Бринелля, HB(75…150)±10
(150…300)±15
(300…650)±20
Виккерса, HV(200…500)±15
(500…800)±20
(800…1000)±25
Тип меры твердости
по Роквеллу
Шкала твердостиНагрузка, кгс (Н)Значение твердости меры в единицах твердостиРазмах, в единицах твердости, не более
МТР НRAА60(589)83±30,6
МТP НRBВ100(981)90±101,2
МТP НRCС150(1471)25±51,1
45±50,8
65±50,5
Шероховатость поверхностей каждой меры твердости МТР, Ra, мкм (не более)
рабочейопорнойбоковых
0,15 (0,32)0,52,5
Габаритные размеры, мм
Тип меры твердостиДлина ±1Ширина ±1Высота (не менее)
МТР НRA (83±3)60406
МТP НRB (90±10)6
МТP НRC (25±5)10 (9)
МТР НRC (45±5)10 (9)
МТР НRC (65±5)6
  1. Комплект из 5-ти мер: HRC (25±5), HRC (45±5), HRC (65±5), HRA (83±3), HRB (90±10)
  2. Паспорт – 1 шт.

Производитель: МАШПРОЕКТ НПП
