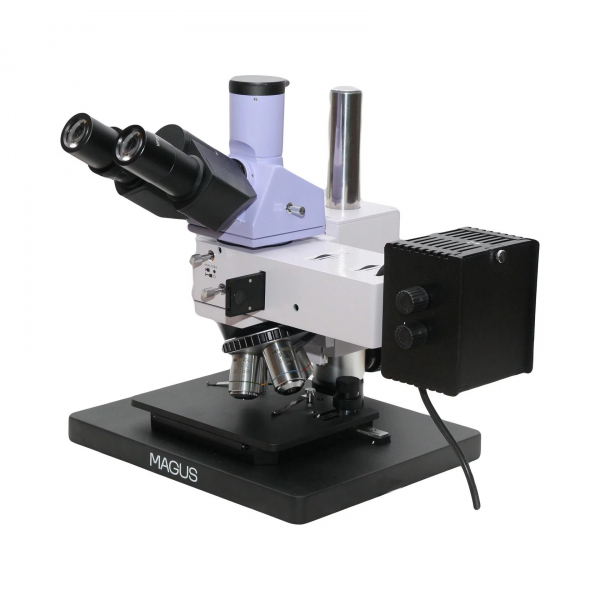

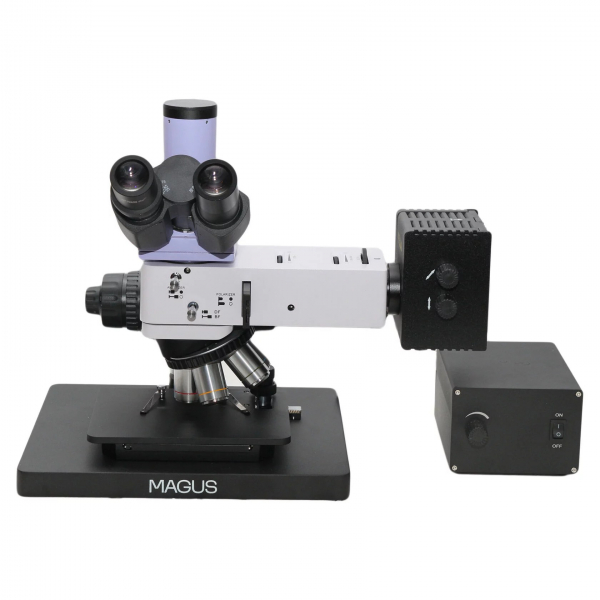

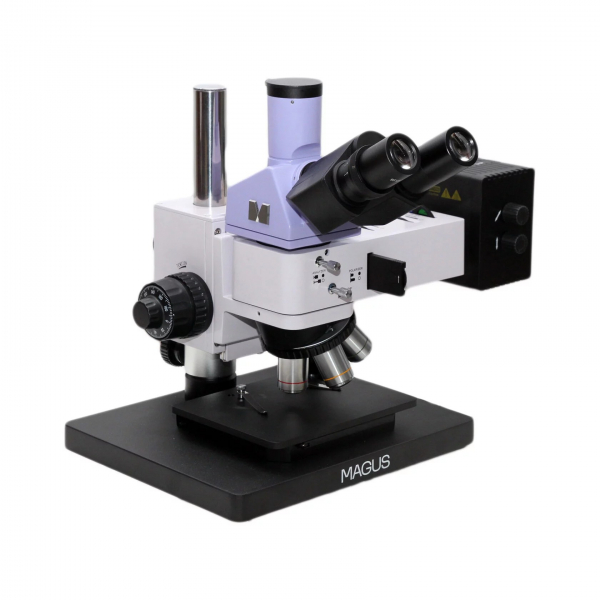

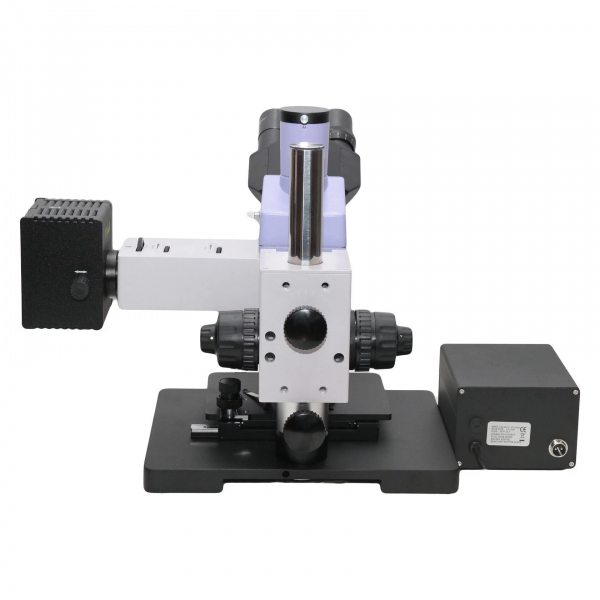

Микроскоп металлографический Magus Metal 630 BD

Увеличение: 50-500х. Компактный штатив, тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт

Универсальный микроскоп не ограничивает высоту и геометрию объектов исследования, работает в условиях ограничения пространства и предполагает модернизацию штатива под конкретные требования производственной линии.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Визуальная насадка

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

Револьверное устройство

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Объективы

Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Настройка фокуса происходит плавно и без усилий. Предусмотрена регулировка жесткости хода грубой фокусировки.

Штатив

Микроскоп помещается на полках высотой 40 см и больше благодаря компактному штативу. Оригинальная конструкция штатива и механизма фокусировки не ограничивает высоту объектов исследования, а двухкоординатный столик удобен для работы с небольшими объектами. Оптический блок вместе с осветительной частью микроскопа устанавливается на штатив индивидуального дизайна и встраивается в производственную линию.

Источник света

В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

Аксессуары

Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности

• Применяется для изучения непрозрачных объектов любой высоты и геометрии
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Осветитель отраженного света увеличенной мощности 50 Вт специально для работы в темном поле
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Компактный штатив позволяет свободно устанавливать микроскоп в малогабаритной мебели
• Установка оптического блока на штатив индивидуального дизайна позволит интегрировать микроскоп в производственную линию.
• Большой выбор дополнительных окуляров и объективов

Комплектация

• Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок питания
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Цифровая камера
• Калибровочный слайд

Технические характеристики:

Конструкция микроскопа: прямой

Поле изображения: плоское

Методы исследования в отраженном свете: светлое поле, темное поле, поляризованный свет

Увеличение микроскопа, крат: 50500 базовая комплектация (*опция: 501000/1250/1500/2000/2500)

Длина тубуса: бесконечность ()

Визуальная насадка: тринокулярная

Тип визуальной насадки: Зидентопф

Угол наклона визуальной насадки: 30°

Межзрачковое расстояние, мм: 4875

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на левом тубусе

Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9)

Револьверное устройство: на 5 объективов

Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (), парфокальная высота 45 мм

Объективы, метод контрастирования: темное поле

Объективы, крат/апертура/рабочее расстояние, мм: PL L5х/0,12/9,7 BD, PL L10х/0,25/9,3 BD, PL L20х/0,40/7,2 BD, PL L50х/0,70/2,5 BD (*опция: PL L40х/0,60/3,0 BD, PL L60x/0,70/1,9 BD, PL L80x/0,80/0,8 BD, PL L100х/0,85/0,4 BD (сухой))

Предметный столик: 185x140 мм, двухкоординатный механический; размер основания микроскопа: 300x240 мм

Диапазон перемещения столика по осям X и Y, мм: 35/30

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Способ освещения: отраженный свет

Осветительная система отраженного света: устройство для работы по методу темного поля, встроенные полевая и апертурная диафрагмы, встроенный анализатор и съемный поляризатор; светофильтры: матовый, желтый, зеленый, синий

Источник отраженного света: галогенная лампа 12 В/50 Вт, с регулируемой яркостью

Источник питания, В/Гц: сеть переменного тока, 220±22/50

Диапазон рабочих температур, °C: 5 35

Диапазон рабочей влажности, %: 20 80
