ММТВ-В7 меры микротвёрдости Виккерса

Назначение средства измерений:

Меры микротвёрдости ММТВ-В7 предназначены для воспроизведения твёрдости по шкалам Виккерса. Меры применяются при проверке точности показаний и калибровке микротвердомеров, меры ММТВ-В7 не предназначены для процедуры поверки т.к. не внесены в госреестр СИ РФ.

Описание средства измерений:

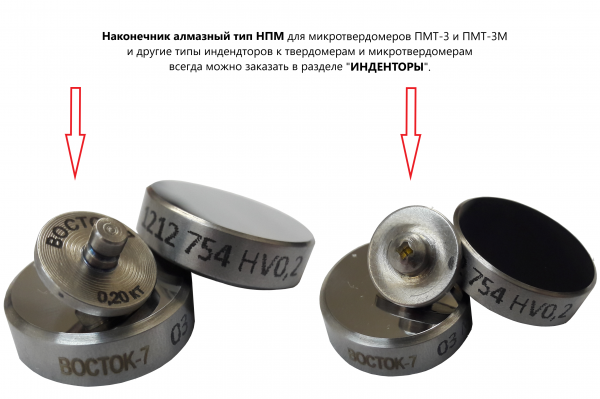

Меры микротвёрдости применяются при проверке точности показаний и калибровке приборов для измерения твёрдости по методу Виккерса (ГОСТ 8.063-12) в лабораторных условиях. Меры микротвёрдости эксплуатируются с микротвердомерами как отечественного (ПМТ-3; ПМТ-3М), так и зарубежного производства. Для калибровки микротвердомеров ПМТ-3 предпочтительнее использовать 2 меры микротвёрдости: 375-525HV0,1 и 200-300HV0,1.

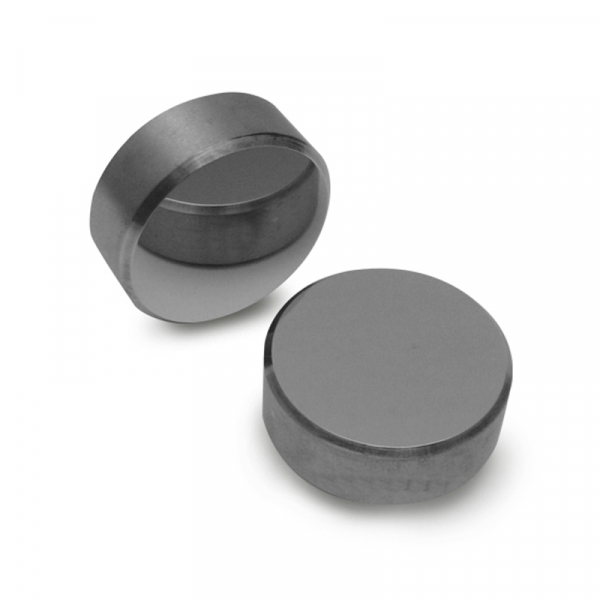

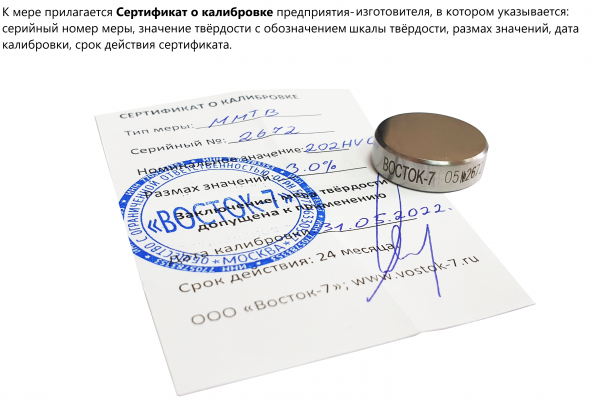

Меры изготавливаются в виде плиток круглой или прямоугольной формы из углеродистой или легированной стали в соответствии с ГОСТ 9031-75, ГОСТ 8.747, ISO 6507, ASTM E384. К мере прилагается Сертификат о калибровке предприятия-изготовителя, в котором указывается серийный номер меры, значение твёрдости с обозначением шкалы твёрдости, размах значений, дата калибровки, срок действия сертификата. На рабочей поверхности каждой меры микротвёрдости имеется 5-6 отпечатков, произведённых в процессе первичной калибровки меры при выпуске из производства.

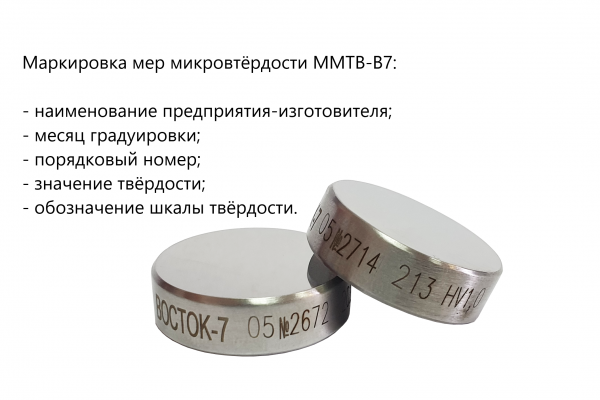

Маркировка ММТВ-В7: боковая поверхность отшлифована (серебряного цвета), на которой выгравировано:

• наименование предприятия-изготовителя;
• месяц градуировки;
• порядковый номер;
• значение твёрдости;
• обозначение шкалы твёрдости.

Типы мер микротвёрдости, доступные для заказа:

Часто задаваемые вопросы:

В: Как долго может прослужить мера твёрдости?

О: Некоторые меры твёрдости могут прослужить пару лет, хотя большинство мер твёрдости будут иметь исколотую и уже не пригодную для дальнейших испытаний рабочую поверхность до этого срока из-за интенсивного использования. Как правило, рабочая поверхность у мягких мер (низкого диапазона) твёрдости будет израсходована уже через месяц или около того, особенно при ежедневных измерениях твёрдости.

В: Я просил меру микротвёрдости со значением 300 HV0,5, а мне прислали меру 371 HV0,5. Мне нужно измерить конкретную деталь моего производства, почему я не могу получить меру с тем значением твёрдости, которое запрашивал?

О: Назначение мер - это калибровка приборов измерения твёрдости и микротвёрдости, а не деталей вашего производства. Диапазоны значений мер соответствуют принятым стандартам и необходимо выбирать тот диапазон, значения которого наиболее близки к значениям твёрдости вашей детали. Из такого диапазона можно подобрать меру со значением твёрдости, максимально приближённым к значениям твёрдости вашей детали, однако это уже не критично. Все типы выпускаемых диапазонов значений мер указаны в соответствующих стандартах ISO и ASTM.

В: Какая частота проверки микротвердомеров с помощью мер твёрдости по международным стандартам?

О: Единичная ежедневная проверка для периодической проверки микротвердомера каждый день непосредственно перед проведением измерения. Множественная ежедневная проверка при работе в три смены имеет смысл проводить проверку в начале каждой смены. Еженедельная проверка если микротвердомер используется только один раз в неделю, то проверка проводится в день использования. Микротвердомеры проходят поверку/калибровку один раз в год путём прямой и косвенной проверки. Сперва проводится прямая проверка испытательной нагрузки, измерительной системы, цикла испытания и проверка индентора. Последующая косвенная проверка с использованием меры микротвёрдости показывает корректность взаимодействия всех элементов прибора измерения микротвёрдости, которые были проверены во время прямой проверки микротвердомера. Кроме того, с помощью мер микротвёрдости можно проверить повторяемость результатов измерений, проведённых микротвердомером.

Диапазон значений мер микротвёрдости и допустимый размах:

Реализуемые нагрузки по Виккерсу 10; 25; 50; 100; 200; 300; 500; 1000 гр. Значения мер микротвёрдости и размах этих значений в зависимости от нагрузок, применяемых при измерениях:
