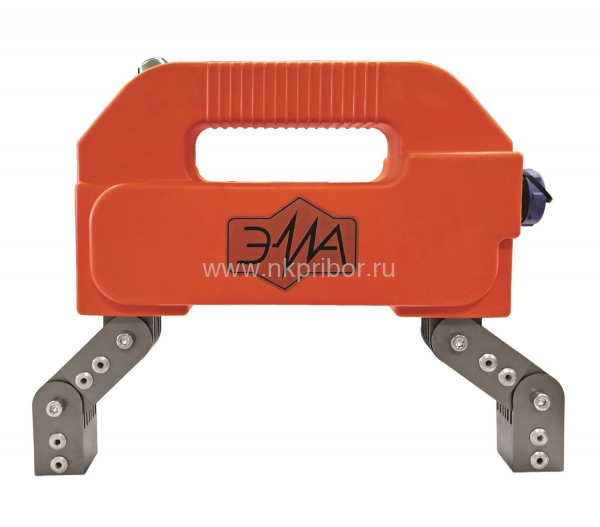

Портативный электромагнит для магнитопорошковой дефектоскопии ЭМА-100

Электромагнит ЭМА-100 применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).

Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.

Назначение электромагнита:

• намагничивание изделий, в т. ч. сварных швов, магнитным полем переменного тока;
• размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля.

Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

Особенности электромагнита

Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.

Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 24 до 263 мм.

Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки
