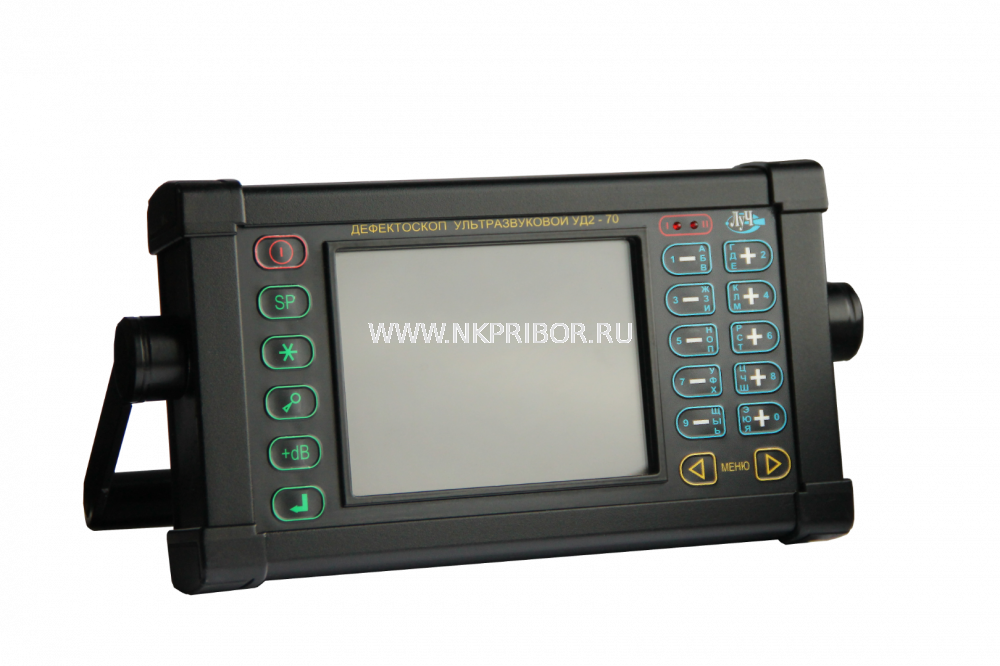

Ультразвуковой дефектоскоп УД2-70 с поверкой
Арт defectoskop-UD2-70
Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Особенности ультразвукового дефектоскопа:
малые габариты;
построение АРД диаграмм;
два независимых строба АСД;
автоматическая регулировка усиления;
иммерсионный режим работы;
возможность синхронизации с внешними устройствами;
возможность обновления программного обеспечения Потребителем;
B-Скан;
большой цветной дисплей с высокой контрастностью и разрешающей способностью;
встроенные часы и календарь;
прочный алюминиевый корпус для тяжелых условий эксплуатации;
возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
специальная комплектация для ОАО "РЖД" и метрополитена.
Основные технические характеристики на ультразвуковой дефектоскоп УД2-70
| Рабочие частоты | 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц |
| Диапазон контроля по стали | от 1 до 7500 мм |
| Диапазон рабочих частот приёмного такта | от 0,2 до 12 МГц |
| Диапазон устанавливаемых скоростей УЗ колебаний | от 100 до 15000 м/с |
| Частота повторения зондирующих импульсов | 30; 60; 120; 250; 500; 1000; 2000 Гц |
| Диапазон регулировки усиления | от 0 100 дБ с дискретностью 0,5; 1,0 дБ |
| Отсечка | Линейная, компенсированная, от 0 до 100% высоты экрана |
| Развёртка | тип А, В |
| Диапазон задержки развёртки | от -30 до 7500 мм |
| Погрешность измерения глубины залегания дефектов | ±(0,1 + 0,02Н) мм |
| Дискретность измерения расстояний | 0,1 мм |
| Погрешность измерения отношений амплитуд сигналов | ±(0,1 + 0,03 N) дБ |
| Диапазон регулировки ВРЧ | от 0 до 80 дБ |
| Память - настроек - изображения развёртки типа А - значений глубиномера |
400 400 4000 |
| Интерфейс связи с компьютером | USB |
| Размер рабочей части экрана | 111,4 х 83,5 мм |
| Диапазон рабочих температур | -10...+50 °С |
| Электрическое питание: - аккумуляторное - сеть переменного тока |
12 В; 220 В 50 Гц |
| Время непрерывной работы | не менее 14 ч |
| Степень защиты корпуса | IP 64 |
| Габаритные размеры (без ручки для переноса) | не более 245х77х145 мм |
| Масса электронного блока | не более 2,2 кг |
Комплект поставки: Версия общего назначения
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт. |
| УЗ ПЭП, в том числе -П111-2,5-К12-03 -П111-5-К6-03 -П121-2,5-65-Б4-03 -П121-5-70-А1-03 |
4*шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.** |
| Кабель соединительный (компьютер/электронный блок) |
1 шт. |
| Сетевой блок питания |
1 шт. |
| Съёмная аккумуляторная батарея |
1 шт. |
| Программное обеспечение |
1 к-кт. |
| Сумка для переноски |
1 шт. |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС |
1 экз. |
* По заказу потребителя преобразователи из стандартного комплекта могут быть заменены на любые другие из производимой номенклатуры УЗ ПЭП, идентичные по цене. |
|
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП | |
Дополнительная комплектация, оговариваемая при заказе.
| Комплект для построения АРД диаграмм |
1 к-кт. |
| -Программное обеспеченияе для электронного блока -Памятка по установке программного обеспечения -Образец V2 |
1 шт. |
| USB- flash карта |
1 шт. |
| Инвертор - 12 В; ~220В; 100 мА |
1 шт. |
| Запасная аккумуляторная батарея |
1 шт. |
| Переходник для заряда съёмной аккумуляторной батареи вне прибора |
1 шт. |
| Чехол |
1 шт. |
Комплект поставки: Версия "локомотивная"
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт. |
| УЗ ПЭП, в том числе -П111-2,5- К12-004 -П111-5-К6-003 -П121-0,4-90-003(для контроля поверхности катания бандажей) -П121-2,5-40-М-003 -П121-2,5-50-М-003 -П131-2,5-0є/18є-ВО-04 комбинированный (для контроля осей колесных пар) -П122-2,5-90-004 (для контроля зубьев шестерни) -П122-2,5-90-003 (для контроля зубьев зубчатого колеса) -ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц) -ПЭП П131-2,5-0є/18є-ВО-03 (комбинированный для контроля осей колесных пар) |
6+4*шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.* 1 шт.* 1 шт.* 1 шт.* |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.** |
| Кабель соединительный (компьютер/электронный блок) |
1 шт. |
| Устройство сканирования бандажей и ободьев колес УСБК-1 |
1 шт. |
| Стандартный образец СО-3Р или СО-2 |
1 шт. |
| Сетевой блок питания |
1 шт. |
| Съемная аккумуляторная батарея |
1 шт. |
| Программное обеспечение |
1 к-кт. |
| Сумка для переноски |
1 шт. |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС |
1 экз. |
* Поставляется за дополнительную плату по заказу Потребителя |
|
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП | |
Комплект поставки: Версия "вагонная"
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт. |
| УЗ ПЭП, в том числе -П111-2,5- К12-004 -П111-5-К6-003 -П121-0,4-90-003 (для контроля поверхности катания колес) -П121-2,5-40-М-003 -П121-2,5-50-М-003 -П131-2,5-0є/18є-ВО-04 комбинированный (для контроля осей колесных пар) -П111-5-6-ШС-003 |
6+1*шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.* |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.** |
| Кабель соединительный (компьютер/электронный блок) |
1 шт. |
| Устройство сканирования колёс УСКм |
1 шт. |
| Стандартный образец СО-3Р или СО-2 |
1 шт.* |
| Сетевой блок питания |
1 шт. |
| Съемная аккумуляторная батарея |
1 шт. |
| Программное обеспечение |
1 к-кт. |
| Сумка для переноски |
1 шт. |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС |
1 экз. |
* Поставляется за дополнительную плату по заказу Потребителя |
|
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП | |
Комплект поставки: Версия "метрополитен ТР-2"
| Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-2) |
1 шт. |
| Комплект программного обеспечения: спецменю дефектоскопа «Контроль деталей подвижного состава метрополитена всех серий и типов» |
1 к-кт. |
| Кабель 2BNC-LEMO |
1 шт. |
| Кабель 2BNC-2LEMO |
1 шт. |
| Съемная аккумуляторная батарея |
1 шт. |
| Кабель соединительный (ПЭВМ/электронный блок) |
1 шт. |
| Сетевой блок питания |
1 шт. |
| Чехол для электронного блока |
1 шт. |
| Сумка для переноски |
1 шт. |
| Методика поверки |
1 шт. |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.700.0000.ТР-2 РЭ |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.700.0000. ТР-2 ПС |
1 экз. |
| Свидетельство о поверке |
1 экз. |
| Преобразователь АПЛ-111-28М |
4 шт. |
| Преобразователь АПМ121-13 |
4 шт. |
| Преобразователь АПМ121-18 |
4 шт. |
| Преобразователь АПМ-6550-А1 |
2 шт. |
| Преобразователь АПТ-55176-А1 |
2 шт. |
| Преобразователь АПМ121-15 |
4 шт. |
| Преобразователь АПМ122-6 |
4 шт. |
| Преобразователь АПМ-540-АЛС |
2 шт. |
Комплект поставки: Версия "метрополитен ТР-3"
| Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-3) |
1 шт. |
| Комплект программного обеспечения: спецменю дефектоскопа «Контроль деталей подвижного состава метрополитена всех серий и типов» |
1 к-кт. |
| Кабель 2BNC-LEMO |
1 шт. |
| Кабель 2BNC-2LEMO |
1 шт. |
| Съемная аккумуляторная батарея |
1 шт. |
| Кабель соединительный (ПЭВМ/электронный блок) |
1 шт. |
| Сетевой блок питания |
1 шт. |
| Чехол для электронного блока |
1 шт. |
| Сумка для переноски |
1 шт. |
| Программа и методика поверки |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.700.0000.ТР-3 РЭ |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.700.0000. ТР-3 ПС |
1 экз. |
| Свидетельство о поверке |
1 экз. |
| Преобразователь АПМ121-1,25-90-150-207 |
2 шт. |
| Преобразователь АПМ121-1,25-90-160-207 |
5 шт. |
| Преобразователь АПЛ-111-28М |
5 шт. |
| Преобразователь АПМ121-13 |
2 шт. |
| Преобразователь АПМ121-18 |
5 шт. |
| Преобразователь АПМ121-22 |
2 шт. |
| Преобразователь АПМ-4025-3 |
2 шт. |
| Преобразователь АПМ-5025-3 |
2 шт. |
| Преобразователь АПМ-4025-У |
2 шт. |
| Преобразователь АПМ-5025-У |
2 шт. |
| Преобразователь АПМ121-2,5-50-110-209 |
2 шт. |
| Преобразователь АПМ121-2,5-50-150-209 |
2 шт. |
| Преобразователь АПМ121-2,5-60-150-209 |
2 шт. |
| Преобразователь АПМ121-2,5-50-130-209 |
2 шт. |
| Преобразователь АПМ121-2,5-50-160-209 |
5 шт. |
| Преобразователь АПМ121-2,5-60-120-209 |
2 шт. |
| Преобразователь АПМ121-2,5-60-160-209 |
2 шт. |
| Преобразователь АПМ121-15 |
5 шт. |
| Преобразователь АПМ122-6 |
5 шт. |
| Преобразователь АПМ-122-8 |
2 шт. |
| Преобразователь АПМ-540-АЛС |
2 шт. |
Отзывы
Характеристики
| Производитель: | ЛУЧ |
| ГОСРЕЕСТР: | Да |
