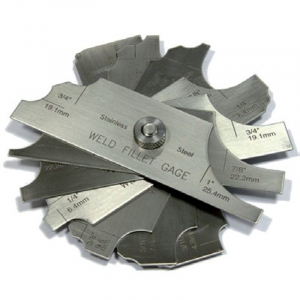

Шаблон WG-5

Универсальный шаблон сварщика WG-5 (аналог УШС-2) изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для контроля катетов угловых сварных соединений, а так же для измерения выпуклости и вогнутости шва.

Каждый из шаблонов имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.

Технические характеристики:

• Диапазон измерений - 3,2 - 25,4 мм
• Погрешность: ± 0,1 мм / ± 0,005”
• Кол-во шаблонов – 7 штук
• Материал – нержавеющая сталь

Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
