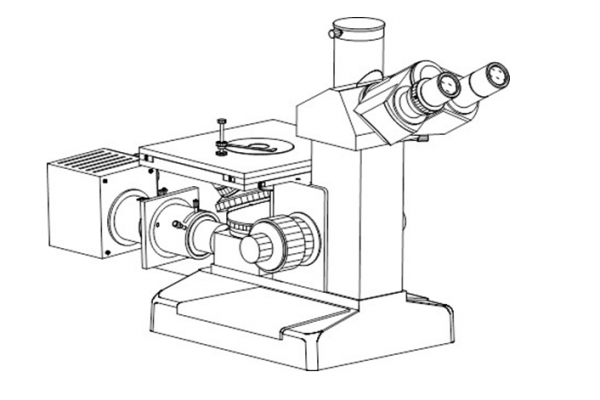

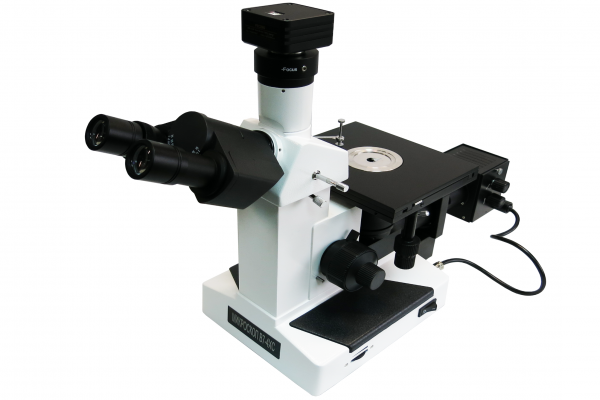

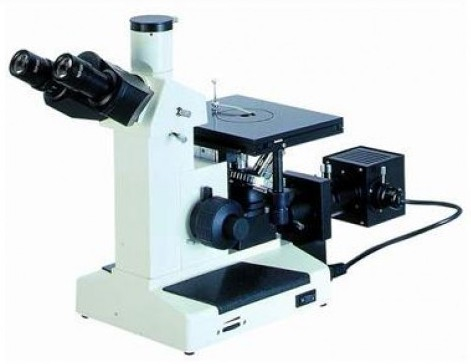

4XC металлографический микроскоп Восток-7

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

Диапазон увеличения

· 100Х…1000Х (в штатной комплектации);

· 50Х…1600Х (опционально)

Визуальная насадка

· тринокулярная с наклоном 30°;

· диоптрийная подстройка (±5 диоптрий);

· регулируемое межзрачковое расстояние 48…75 мм.

Окуляр

WF10X широкопольный (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм)

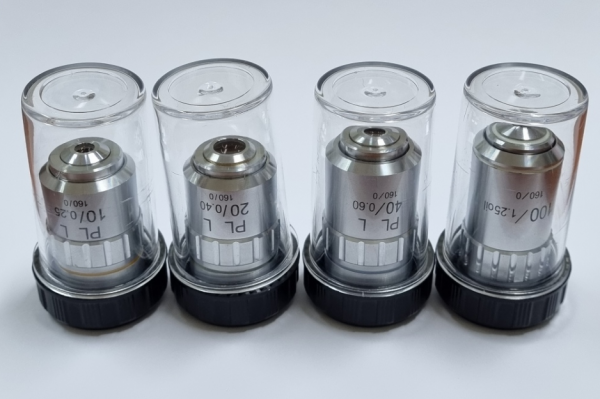

Объективы

планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм):

· 10Х/0,25, рабочее расстояние 8,8 мм;

· 20Х/0,40, р. р. 8,6 мм;

· 40Х/0,60 подпружиненный, р. р. 3,73 мм;

· 100Х/1,25 подпружиненный (МИ - масляная иммерсия), р. р. 0,4 мм

Освещение

· галогенная лампа 20 Вт, 6 В;

· регулируемые апертурная и полевая диафрагмы;

· плавная регулировка яркости освещения;

· планка со светофильтрами (синий, зелёный, жёлтый, матовый).

Фокусировка

· коаксиальные винты грубой и точной фокусировки;

· встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене;

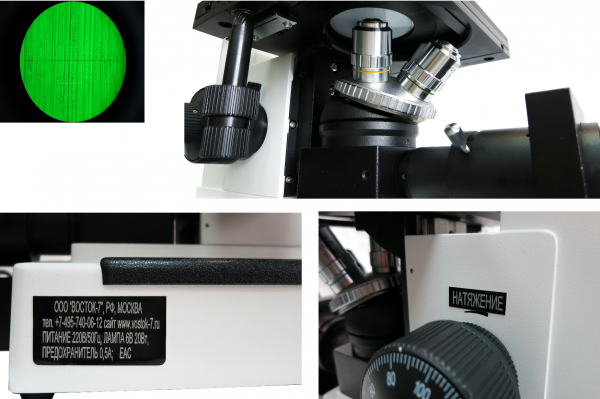

· регулировка натяжения: жёсткости/плавности хода;

· шаг точной фокусировки 0,002 мм.

Револьверное устройство

4-х гнездовое с точной фиксацией объективов относительно оптической оси

Фото-порт

на тринокулярной насадке (деление светового потока 80:20)

Предметный координатный столик

· прямоугольный 150 x 180 мм со съёмным препаратоводителем; диапазон регулировки горизонтально: по оси Х 15 мм, по оси Y 15 мм

· двухкоординатный, с коаксиально расположенными ручками управления перемещением стола;

· максимальный вес образца 2 кг;

· круглая вращаемая вставка диаметром 11 мм.

Корпус и основание

· из отлитого под давлением алюминия;

· окрашен огнеупорной эмалью;

· с резиновыми ножками.

Окуляры (опционально)

· WF-10Х микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (диаметр поля зрения Ф17 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм);

· WF16X широкопольный (Ф11 мм; фокусное расстояние 15,6 мм, D23,2 мм);

Объективы (опционально)

планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм):

· 5Х/0,12, р. р. 18,3 мм;

· 50Х/0,7, подпружиненный, р. р. 2,02 мм;

· 60Х/0,75 подпружиненный, р. р. 1,34 мм;

· 80Х/0,8 подпружиненный, р. р. 0,96 мм

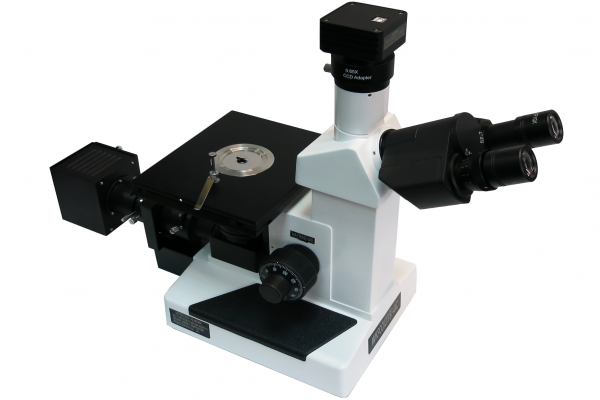

Цветная камера (опционально)

переходник на камеру, цветная CCD – камера высокого разрешения для статической и динамической съёмки, флешка с ПО для сохранения и анализа изображений (англ. яз.)
