Адгезиметр полимерных лент NOVOTEST АП-1М

Адгезиметр полимерных лент NOVOTEST АП-1М позволяет контролировать адгезию защитных покрытий из полимерных лент на трубопроводах в соответствии с ГОСТ Р 51164-98 (Трубопроводы стальные магистральные) в трассовых условиях, а также проводить контроль и измерение адгезионной прочности покрытий на иных конструкциях. NOVOTEST АП-1М надежный и простой в эксплуатации адгезиметр не требующий специальных навыков для работы с ним.

НАЗНАЧЕНИЕ:

Контроль адгезии защитных покрытий:

• из полимерных лент на трубопроводах согласно ГОСТ Р 51164-98 (метод А)
• прочих защитных покрытий на различных основаниях

ОСОБЕННОСТИ:

• Полностью соответствует ГОСТ
• Простота использования и наглядность полученных результатов
• Все необходимые для измерения дополнительные приспособления уже в комплекте поставки
• Контроль угла отслаивания покрытия
• Шкала динамометра расположена на выдвижном штоке
• Выполнен из нержавеющей стали
• Возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
• Не требует специальных навыков для использования
• Небольшой вес и размер

КОНСТРУКЦИЯ ПРИБОРА:

Прибор представляет из себя цилиндрический корпус-ручку 3 со встроенным динамометром. На подвижной (выдвигающейся) части динамометра (штоке) 4 установлен съемный зажим для удержания полосы отслаиваемого материала 1 и опорные подвижные ролики 2. На шток 4 нанесена шкала выдвигающаяся из ручки при работе адгезиметра. Благодаря такому расположению шкалы, пользователь не сможет перекрыть ее рукой в процессе измерения (в отличии от аналогичных приборов). Конструкции NOVOTEST АМ-1М также позволяет контролировать угол отслаивания покрытия при использовании

Технические Характеристики:

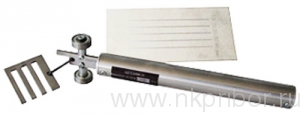

Комплектация:

• адгезиметр - 1шт
• шаблон для надреза полосы - 1шт
• нож - 1шт
• паспорт - 1шт
• упаковка - 1шт

Проведение измерения адгезиметром NOVOTEST АП-1М в соответствии с ГОСТ Р 51164-98 (Метод А):

• В качестве объектов измерения используются трубы с защитными покрытиями из полимерных лент.
• Определяются не менее трех точек находящихся на расстоянии не менее 0,5 метра друг от друга.
• Ножом с помощью специального шаблона входящего в комплект прибора вырезаются до металла полосы защитного покрытия шириной 10, 20, 30 либо 40 мм в зависимости от ожидаемой величины адгезии.
• Ножом надрезается конец вырезанной полосы и закрепляется в зажиме прибора.
• Адгезиметр устанавливается на трубу до плотного контакта обоих роликов.
• Движением прибора под углом 180° к поверхности трубы производится отслаивание ленты на длину 50-100 мм определяя устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный, когезионный или смешанный).
• Адгезию защитных покрытий определяют по формуле:
  A = F / B где А величина адгезии, Н/см (кгс/см)
  F - усилие отслаивания, Н (кгс);
  B - ширина отслаиваемой ленты, см.

Характер разрушения:

• адгезионный - обнажение до металла;
• когезионный - отслаивание по подклеивающему слою или по грунтовке;
• смешанный - совмещение адгезионного и когезионного характеров разрушения.
