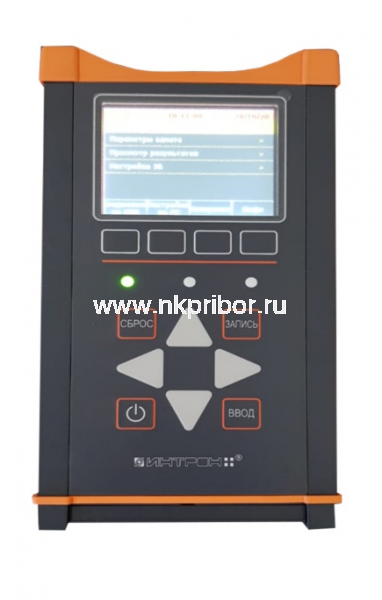

Дефектоскоп ИНТРОС ЭБ-М

ЭБ-М

Графический ЖК высоко контрастный дисплей с подсветкой

• Возможность оперативного просмотра записанных дефектограмм
• Индикация уровня заряда аккумуляторов
• Удобный пользовательский интерфейс
• Объем памяти 4/8Gb
• Длина соединительного кабеля с МГ до 20 м
• Подсветка клавиатуры
• Возможность беспроводного соединения с ПК
• Количество каналов записи до 32
• Скорость контроля 4 м/с
• Исполнение РН1, IP65

Основные характеристики

Назначение

Измеритель износа стальных канатов (дефектоскоп) ИНТРОС предназначен для неразрушающего контроля (НК) канатов любой конструкции, изготовленных из стальной ферромагнитной проволоки, в процессе их производства или эксплуатации.

Область применения

Дефектоскоп ИНТРОС используется на рудниках, в шахтах, лифтах, на подъёмных кранах, канатных дорогах, мостах, высоковольтных линиях электропередачи, антенно-мачтовых сооружениях, факельных установках, строительных конструкциях и других объектах, где применяются стальные канаты.

Дефектоскоп ИНТРОС состоит из электронного блока (ЭБ) и магнитных головок (МГ) различных конструкций и типоразмеров. В комплекте с дефектоскопом поставляется программное обеспечение Wintros.

• Электронный блок
• Магнитные головки
• ПО Wintros
• ПО Wintros RTV

Электронный блок (ЭБ) предназначен для сбора и обработки информации, поступающей из измерительной части МГ. ЭБ обеспечивает индикацию данных о канате в режиме on-line и накапливает их во внутренней памяти для дальнейшей обработки и хранения после завершения контроля.

Дефектоскоп ИНТРОС одновременно измеряет относительную потерю сечения (ПС) каната по металлу и выявляет наружные и внутренние локальные дефекты (ЛД), например, обрывы проволок и прядей, пятна коррозии, места сварки проволок.

Критерии браковки канатов соответствуют ФНП "Правила безопасности в нефтяной и газовой промышленности", ФНП "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ФНП "Правила безопасности в угольных шахтах", ФНП "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых", ФНП “Правила безопасности пассажирских канатных дорог и фуникулеров”.

Дефектоскоп ИНТРОС реализует магнитный вид контроля (по ГОСТ Р 56542-2015). Канат намагничивается до состояния близкого к магнитному насыщению. Изменение площади поперечного сечения или появление локального дефекта каната вызывает перераспределение магнитного потока вокруг каната. Это перераспределение регистрируется магнито–чувствительными датчиками – преобразователями Холла.

• Диаметры канатов круглого сечения от 6 мм до 300 мм
• Ширина/толщина плоских канатов от 72 мм до 233 мм/от 11,5 мм до 38 мм
• Ширина/толщина резинотросовых канатов от 72 мм до 450 мм/от 15 мм до 35 мм
• Исполнение IP54, IP65, IP44 (МГ 125-300)
