Дефектоскоп ИНТРОС используется ЭБ-16

Назначение

Измеритель износа стальных канатов (дефектоскоп) ИНТРОС предназначен для неразрушающего контроля (НК) канатов любой конструкции, изготовленных из стальной ферромагнитной проволоки, в процессе их производства или эксплуатации.

Область применения

Дефектоскоп ИНТРОС используется на рудниках, в шахтах, лифтах, на подъёмных кранах, канатных дорогах, мостах, высоковольтных линиях электропередачи, антенно-мачтовых сооружениях, факельных установках, строительных конструкциях и других объектах, где применяются стальные канаты.

Дефектоскоп ИНТРОС состоит из электронного блока (ЭБ) и магнитных головок (МГ) различных конструкций и типоразмеров. В комплекте с дефектоскопом поставляется программное обеспечение Wintros.

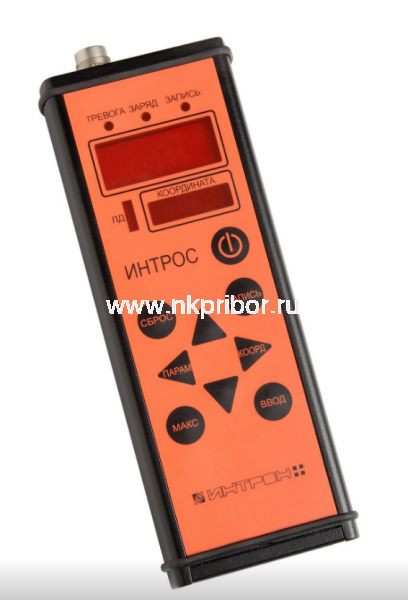

ЭБ-16

Два светодиодных дисплея: для раздельной индикации параметров контроля и текущей координаты каната

• Водонепроницаемая клавиатура
• Непрерывная работа в течение не менее 6 часов
• Объем памяти 16Mb
• Длина соединительного кабеля с МГ до 8 м
• Совместимость со всеми магнитными головками, за исключением MГ6-26, MГ22-45, MГ100-175
• Температура окружающей среды -10 °…+50°C
• Исполнение PH1/IP65, P

Основные характеристики

Дефектоскоп ИНТРОС одновременно измеряет относительную потерю сечения (ПС) каната по металлу и выявляет наружные и внутренние локальные дефекты (ЛД), например, обрывы проволок и прядей, пятна коррозии, места сварки проволок.

Критерии браковки канатов соответствуют ФНП "Правила безопасности в нефтяной и газовой промышленности", ФНП "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ФНП "Правила безопасности в угольных шахтах", ФНП "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых", ФНП “Правила безопасности пассажирских канатных дорог и фуникулеров”.

Дефектоскоп ИНТРОС реализует магнитный вид контроля (по ГОСТ Р 56542-2015). Канат намагничивается до состояния близкого к магнитному насыщению. Изменение площади поперечного сечения или появление локального дефекта каната вызывает перераспределение магнитного потока вокруг каната. Это перераспределение регистрируется магнито–чувствительными датчиками – преобразователями Холла.
