| Диапазон частот |
от 9 кГц до 3.6 ГГц |
| Разрешение |
0,01 Гц |
| Скорость установки |
<10 мс (тип.) |
| Внутренний источник опорной частоты |
|
| Частота опорного генератора |
10 МГц |
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) |
<2 ppm <5 ppb (с опцией OCXO-В08) |
| Скорость старения |
<1 ppm/год <30 ppb/год (с опцией OCXO-В08) |
| Выход внутреннего опорного генератора |
частота |
10 МГц |
| уровень |
от +5 дБ до +10 дБ |
| Вход для внешнего опорного генератора |
частота |
10 МГц |
| уровень |
от 0 дБ до 10 дБ |
| максимальная девиация |
±5 ppm |
| Свипирование по частоте |
|
| Режимы работы |
пошаговый (шаги частоты с равным или логарифмическим интервалом) |
| по списку (список с произвольным частотным шагом) |
| Режим |
одиночный, непрерывный |
| Диапазон |
полный частотный диапазон |
| Форма |
треугольник, пила |
| Шаг изменения |
линейный, логарифмический |
| Количество точек |
пошаговый: от 2 до 65535
по списку: от 1 до 6001 |
| Время экспозиции |
от 20 мс до 100 с |
| Запуск |
авто, ручной, внешний, по шине (USB, LAN) |
| Параметры спектра генерируемых сигналов |
|
| Гармонические искажения |
< -30 дБн, (непрерывный режим, 1 МГц < f 3,6 ГГц, уровень +13 дБм) |
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) |
100 кГц f 1,5 ГГц |
< -60 дБн; |
| 1,5 ГГц < f 3,6 ГГц |
< -54 дБн; |
| Собственный фазовый шум SSB (непрерывный режим, измер. диапазон 1 Гц, отстройка 20 кГц) |
100 кГц f 1,5 ГГц |
< -100 дБн/Гц; |
| 1,5 ГГц < f 3,6 ГГц |
< -94 дБн/Гц |
| Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) |
от 0,3 кГц до 3 кГц |
< 10 Гц СКЗ |
| от 0,03 кГц до 20 кГц |
< 50 Гц СКЗ |
| Выходной уровень |
|
нормированное |
устанавливаемое |
| Max выходной уровень |
9 кГц f < 100 кГц |
|
+5 дБм |
| 100 кГц f < 1,5 ГГц |
+13 дБм |
+20 дБм |
| Min выходной уровень |
9 кГц f < 100 кГц |
|
-110 дБм |
| 100 кГц f < 1,5 ГГц |
-110 дБм |
-110 дБм |
| Разрешение |
0.01 дБ |
| Абсолютная неопределенность уровня |
|
| Неопределенность уровня |
|
от -60 до +13 дБм |
от -110 до -60 дБм |
| 100 кГц < f 1,5 ГГц |
0,9 дБ
0,5 дБ (тип.) |
1,1 дБ
0,7 дБ (тип.) |
| КСВН ( от 1 МГц до 1,5 ГГц) |
<1.8 (тип.) |
| Установка уровня |
|
| Время установки |
5 мс (тип.) (АРУ вкл., частота фикс. температурный диапазон от 20°С до 30°С) |
| Макс. отраженная мощность |
|
| Макс. напряжение DC |
50 В |
| Макс. мощность |
1 Вт (от 1 МГц до 1,5 ГГц) |
| Свипирование по амплитуде |
|
| Режимы работы |
пошаговый (шаги амплитуды с равным или логарифмическим интервалом);
по списку (список с произвольным шагом) |
| Режим |
одиночный, непрерывный |
| Диапазон |
полный динамический диапазон |
| Форма |
треугольник, пила |
| Шаг изменения |
линейный |
| Количество точек |
пошаговый: от 2 до 65535
по списку: от 1 до 6001 |
| Время экспозиции |
от 20 мс до 100 с |
| Запуск |
авто, ручной, внешний, по шине (USB, LAN) |
| Внутренний модулирующий НЧ-генератор |
|
| Форма сигнала |
синус, меандр |
| Диапазон частот |
синус, свипирование по синусу |
от DC до 200 кГц |
| меандр |
от DC до 20 кГц |
| Разрешение по частоте |
0.01 Гц |
| Диапазон амплитуд |
AC |
от 0 до 3 Впик |
| DC |
от -3 В до 3 В |
| Выходное напряжение |
Разрешение по амплитуде |
1 мВ |
| Совместимость модуляции |
|
| АМ |
ЧМ, ФМ, ИМ |
| ЧМ |
АМ, ИМ, I/Q (опция) |
| ФМ |
АМ, ИМ, I/Q (опция) |
| ИМ |
АМ, ЧМ, ФМ, I/Q (опция) |
| I/Q (опция) |
ЧМ, ФМ, ИМ |
| Амплитудная модуляция |
|
| Источник |
внутренний, внешний |
| Глубина |
от 0 % до 100 % |
| Разрешение |
0,1 % |
| Точность fмод=1 кГц |
<4 % от установленного значения + 1 % |
| Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) |
<3 % (тип.) |
| Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц) |
<3 дБ (ном.) |
| Частотная модуляция |
|
| Источник |
внутренний, внешний |
| Max девиация |
N Ч 1 МГц (ном.) |
| Разрешение |
<0,1 % девиации или 1 Гц, что больше |
| Точность (fмод=1 кГц, внутренний источник модуляции) |
<2 % от установленного значения + 20 Гц |
| Искажения (fмод=1 кГц, девиация = Nx50 кГц) |
<2 % (тип.) |
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) |
<3 дБ (ном.) |
| Фазовая модуляция |
|
| Источник |
внутренний, внешний |
| Max девиация |
N x 5 рад |
| Разрешение |
<0,1 % девиации или 0.01 рад, что больше |
| Точность (fмод=1 кГц, внутренний источник модуляции) |
<1 % установленного значения + 0,1 рад |
| Искажения (fмод=1 кГц, девиация = Nx5 рад) |
<1 % (тип.) |
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) |
<3 дБ (ном.) |
| Импульсная модуляция (опция DSG800-PUM) |
|
| Источник |
внутренний, внешний |
| Коэффициент вкл/выкл |
>70 дБ (100 кГц f <1,5 ГГц) |
| Время нарастания/спада (10% / 90%) |
<50 нс, 10 нс (тип.) |
| Частота следования импульсов |
От DC до 1 МГц |
| Импульсный генератор (опция DSG800-PUM) |
|
| Режим работы |
одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG) |
| Период |
диапазон от 40 нс 170 с
разрешение 10 нс |
| Длительность |
диапазон от 10 нс (170 с 10 нс)
разрешение 10 нс |
| Задержка запуска |
диапазон от 10 нс 170 с
разрешение 10 нс |
| Запуск |
авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) |
| Генератор последовательностей (опция DSG800-PUG) |
|
| Количество импульсов |
от 1 до 2047 |
| Диапазон вкл/выкл |
от 20 нс до 170 с |
| Повтор |
от 1 до 256 |
| I/Q модулятор (опция DSG800-IQ) |
|
| Диапазон несущих частот |
50 МГц f <1,5 ГГц |
| Источник |
внутренний, внешний |
| Полоса частот РЧ |
Внешняя модуляция |
|
| Основная полоса (I или Q) |
60 MГц (ном.) |
| РЧ (I+Q) |
120 MГц (ном.) |
| Внутренняя модуляция |
|
| Основная полоса (I или Q) |
30 MГц (ном.) |
| РЧ (I+Q) |
40 MГц (ном.) |
| Подавление несущей |
40 дБн (тип.) |
| Подавление боковых полос |
Модуляция с полосой до 10 МГц |
40 дБн (тип.) |
| Внешний I / Q вход |
КСВН |
<1.5 |
| Вход полной шкалы |
СКЗ |
| Внешняя модуляция |
|
| Вектор ошибок (EMV) |
16QAM, косинусный фильтр ( = 0.22), 4Мвыборок/с |
| 50 МГц f 1,5 ГГц (уровень 4дБм) |
2 % СКЗ (тип.) |
| QPSK, косинусный фильтр ( = 0.22), 4Мвыборок/с |
| 50 МГц f 1,5 ГГц (уровень 4дБм) |
2 % СКЗ (тип.) |
| Внутренняя модуляция |
|
| Вектор ошибок (EMV) |
CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень 4 дБм |
2% (тип.) |
| Относительный уровень мощности в соседнем канале (ACPR) |
70 дБ |
| I/Q генератор (Опция DSG800-IQ) |
|
| Выходной импеданс |
50 Ом (ном.) |
| Выходное напряжение |
диапазон |
от 0.02 Вп-п до 1.5 Вп-п |
| разрешение |
1 мВ |
| Отклик по частоте отн.1 МГц |
10MГц |
< 0.5 дБ (ном.) |
| 30MГц |
< 1 дБ (ном.) |
| I/Q нестабильность |
аплитуда |
10MГц |
< 0.1 дБ (ном.) |
| 30MГц |
< 0.2 дБ (ном.) |
| нелинейность фазы |
10MГц |
200 пс (ном.) |
| 30MГц |
500 пс (ном.) |
| Динамический диапазон, свободный от паразитных составляющих (SFDR) |
Синус |
30MГц |
> 50 дБ (ном.) |
| Память |
|
| Длина записи |
от 1 до 16 Мвыборок за шаг |
| Разрешение |
14 бит |
| Время загрузки 1 МВыборки |
< 10 с (ном.) |
| Энергонезависимая память |
1 Гб |
| Частота дискретизации |
|
| Диапазон |
oт 1 кГц до 50 МГц, 100 МГц |
| Разрешение |
0.01 Гц |
| Запуск |
|
| Запуск |
авто, внешний запуск, ручной, по шине (USB, LAN) |
| Режимы работы |
повтор, авто, автоповтор, одиночный |
| Задержка внешнего запуска |
|
| Диапазон |
от 0 до (2в16-1) |
| Разрешение |
1 |
| Запрет внешнего запуска |
|
| Диапазон |
от 0 до (2в16-1) |
| Разрешение |
1 |
| Ширина импульса |
> 20 нс (ном.) |

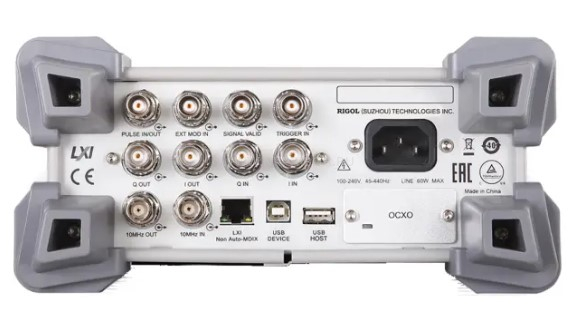

| Вход внешнего запуска |
|
| Импеданс |
1 кОм (ном.) |
| Разъем |
BNC (розетка) |
| Уровень запуска |
5 В TTL |
| Выход сигнала достоверности |
|
| Выходное напряжение |
0 В / 3,3 В (ном.) |
| Разъем |
BNC (розетка) |
| Выход свипирования |
|
| Выходное напряжение |
от 0 до 10 В (ном.) |
| Разъем |
BNC (розетка) |
| Вход или выход импульса |
|
| Импеданс |
50 Ом |
| Амплитуда входа/выхода |
0 В / 3,3 В (ном.) |
| Вход для внешнего опорного генератора (10 МГц) |
|
| Импеданс |
50 Ом |
| Разъем |
BNC (розетка) |
| Выход опорного генератора (10 МГц) |
|
| Импеданс |
50 Ом |
| Разъем |
BNC (розетка) |
| I/Q вход/выход (опция DSG800-IQ) |
|
| Импеданс |
50 Ом |
| Разъем |
BNC (розетка) |
| Общие характеристики |
|
| Тип дисплея |
цветной 3,5 TFT экран |
| Питание |
220 В ,50 Гц |
| Потребляемая мощность |
60 Вт макс |
| Интерфейсы связи |
USB host, USB device, LAN |
| Рабочий диапазон температур |
от 10 °C до 40 °C |
| Габариты |
262 х 112 х 320 мм |
| Вес |
4,2 кг |
