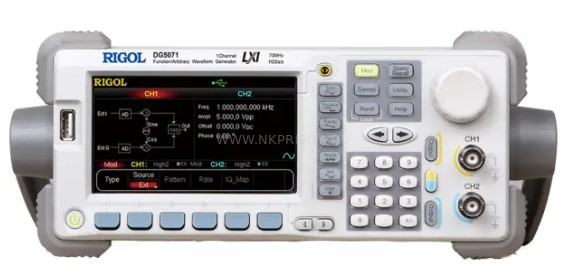

| Максимальная выходная частота |
70 МГц |
| Количество каналов |
1 |
| Форма сигнала |
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой
произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение |
| Частотные характеристики |
|
| Диапазон |
синусоидальный сигнал |
1 мкГц ~ 70 МГц |
| прямоугольный сигнал |
1 мкГц ~ 70 МГц |
| импульсный сигнал |
1 мкГц ~ 50 МГц |
| пилообразный сигнал |
1 мкГц ~ 3 МГц |
| специальной формы |
1 мкГц ~ 50 МГц |
| Разрешение по частоте |
1 мкГц |
| Точность установки (18°C ~ 28°C) |
±1 ppm |
| Синусоидальный сигнал |
|
| Гармонические искажения |
< -45 дБн (100 МГц, 0 дБм) |
| Общие гармонические искажения |
< 0,5% (10 Гц ~ 20 кГц, 0 дБм) |
| Негармонические искажения |
< -50 дБн (100 МГц, 0 дБм) |
| Фазовый шум |
-110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц) |
| Прямоугольный сигнал |
|
| Время нарастания / спада |
< 2,5 нс (1 Вп-п) |
| Выброс |
< 5 % (1 Вп-п) |
| Коэф. заполнения |
10 MГц |
20% ~ 80% |
| 10 мГц ~ 40 MГц |
40% ~ 60% |
| > 40 MГц |
50% |
| Ассиметрия |
1% период +5 нс |
| Джиттер (СКЗ) |
10 ppm + 500 пс (30 МГц)
500 пс (>30 МГц) |
| Пилообразный сигнал |
|
| Нелинейность |
< 0,5% |
| Симмметрия |
0 ~ 100% |
| Импульсный сигнал |
|
| Длительность импульса |
от 4 нс до 1000000 с |
| Время нарастания / спада |
4 нс...1 мс |
| Период |
от 20 нс до 1000000 с |
| Выброс |
< 5 % |
| Джиттер (СКЗ) |
10 ppm + 500 пс (1 Вп-п) |
| Специальная форма |
|
| Максимальное количество точек участвующих в формировании сигнала |
2...16 М (нормальный режим)
2...128 М (режим воспроизведения) |
| Вертикальное разрешение |
14 бит |
| Частота дискретизации |
1 Гвыб/сек фиксировано (2...16 М нормальный режим)
1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) |
| Время нарастания |
3 нс (1 Вп-п) |
| Джиттер (СКЗ) |
3 нс |
| Интерполяция |
выключена, линейная, Sinc |
| Способ редактирования |
по точкам, сегментами |
| Энергонезависимая память |
1 Гб |
| Характеристики выхода |
|
| Амплитуда (50 Ом) |
5 мВп-п - 10 Вп-п |
| Точность установки (1 кГц, 10 мВп-п, синус) |
±(1%+1 мВп-п) |
| Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) |
±0,1 дБ (10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 70 МГц) |
| Единицы установки |
Вп-п, Вскз, дБм, высокий / низкий уровень |
| Разрешение |
0,1 мВ или 4 цифры |
| Смещение (50 Ом) |
|
| Диапазон |
±5 Впик АС+DC |
| Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) |
| Выход сигнала |
|
| Импеданс |
50 Ом |
| Изоляция |
42 Впик макс. относительно земли |
| Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH) |
|
| Полоса |
1,5 МГц~250 МГц |
| Частота скачков |
от 1 скачк/сек до 12,5 М скачк/сек |
| Кол-во частот |
4096 |
| Длина последлвательности |
4096 |
| Модуляция |
|
| Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM, IQ |
| AM Модуляция (AM) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Коэффициент модуляции |
0% ~ 120% |
| ЧM Модуляция (FM) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| ФM Модуляция (PM) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Девиация |
0 ~ 360° |
| Частотная манипуляция (FSK) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| IQ манипуляция |
|
| Несущая |
синус (200 МГц) |
| Источник |
внутренний / внешний |
| Шаблон кода (передаваемый код) |
псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский |
| Тип преобразования IQ |
4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский |
| Скорость передачи кода |
от 1 бит/с до 1 М бит/с |
| Режим пачек импульсов |
|
| Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей |
от 1 мкГц до 70 МГц |
| Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза |
от 0° до 360° |
| Внутренний период |
от 1 мкс до 500 с |
| Стробированный запуск |
внешний запуск |
| Источник запуска |
ручной, внешний, внутренний |
| Задержка запуска |
от 0 нс до 85 с |
| Режим свипирования (качания) |
|
| Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон |
линейный, логарифмический, ступенчатый |
| Диапазон частот |
от 1 мкГц до 70 МГц |
| Направление |
вверх / вниз |
| Время свипирования |
от 1 мс до 300 с |
| Время стояния / возврата |
от 0 мс до 300 с |
| Источник запуска |
ручной, внешний, внутренний |
| Маркер |
спадающий фронт или синхросигнал (программируется) |
| Вход запуска |
|
| Уровень |
TTL |
| Длительность импульса |
> 50 нс |
| Запуск по фронту |
нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
| Выход запуска |
|
| Уровень |
TTL |
| Длительность импульса |
> 60 нс |
| Максимальная частота |
1 МГц |

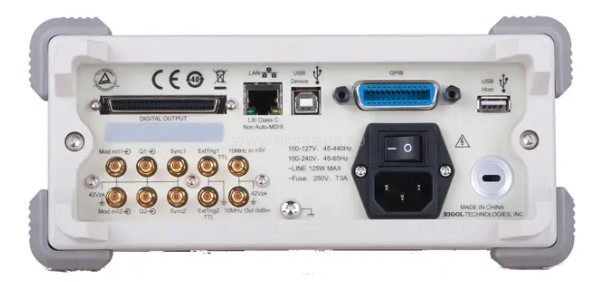

| Другие входы/выходы |
|
| Вход внешнего опорного сигнала |
|
| Частота |
10 МГц ± 50 Гц |
| Уровень |
от 80 мВп-п до 10 Вп-п |
| Время блокировки |
< 2 c |
| Сдвиг фазы опорного сигнала |
|
| Диапазон |
от 0° до 360° |
| Разрешение |
0,001° (произвольная форма);
0,03° (другие формы) |
| Выход внутреннего опорного сигнала |
|
| Частота |
10 МГц |
| Уровень |
632 мВп-п (0 дБм) |
| Выход синхронизации |
|
| Уровень |
TTL-совместимый |
| Импеданс |
50 Ом, номинальное значение |
| Время программирования |
|
| Время настройки |
USB 2.0 |
LAN |
GPIB |
| Изменение функции |
500 мс |
510 мс |
510 мс |
| Изменение частоты |
50 мс |
50 мс |
50 мс |
| Изменение амплитуды |
300 мс |
310 мс |
310 мс |
| Выбор пользовательской формы сигнала |
500 мс |
510 мс |
510 мс |
| Скорость загрузки произвольной формы (цифровая передача) |
1 М точек/сек |
| Основные характеристики |
|
| Тип дисплея |
жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов |
| Питание |
100~240 В АСскз, 45~65 Гц |
| Интерфейс |
USB устройство, USB host (2), GPIB, LAN (LXI Class C) |
| Потребляемая мощность |
не более 125 Вт |
| Рабочая температура |
10 °C...40 °C |
| Габаритные размеры |
230 х 106 х 501 мм |
| Вес |
4,3 кг / 5,84 кг (с упаковкой) |
