Генератор трассировочный АГ-144.1

Назначение

Генератор трассировочный автоматический АГ-144.1 предназначен для создания распространяющихся сигналов в трассах скрытых коммуникаций при активных методах трассопоиска (электромагнитном и акустическом). Прибор создает в исследуемой коммуникации переменный синусоидальный ток необходимый для определения ее местоположения или звуковые импульсы при помощи ударного механизма.

Синусоидальная генерация (электромагнитный метод трассопоиска)

• Выбранные уровни мощности выдаются автоматически и составляют в автономном режиме: 7,5 Вт на 0,11300 Ом, 15 Вт на 0,15660 Ом, 30 Вт на 0,31300 Ом, 60 Вт на 0,6660 Ом НЕПРЕРЫВНО, или 15 Вт на 0,15660 Ом, 30 Вт на 0,3330 Ом, 60 Вт на 0,6660 Ом, 120 Вт на 1,2330 Ом - ИМПУЛЬСЫ. При использовании дополнительного внешнего аккумулятора 12/24 В (например, автомобильного), может быть достигнута выходная мощность 45 Вт на 0,452000 Ом, 90 Вт на 0,91000 Ом НЕПРЕРЫВНО, или 90 Вт на 0,91000 Ом, 180 Вт на 1,8500 Ом - ИМПУЛЬСЫ. Возможность работы на столь высокие сопротивления нагрузки позволяет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энергосбережение и малые «перенаводки» на соседние объекты, высокая мощность высокую дальность трансляции и обнаружения.
• Три режима генерации:
  • импульсный высокоэкономичный режим с высокой разборчивостью на фоне помех хорош для сопряжения с аналоговыми (в основном однодатчиковыми) приемными системами;
  • непрерывный режим необходим для большинства многодатчиковых цифровых приемных систем;
  • трехчастотный режим, обеспечивающий выбор оптимальной частоты на удаленном приемнике без переключения частоты передатчика (генератора).
• Три частоты генерации: 512 Гц, 1024 Гц, 8192 Гц. Ниже частота меньше «перенаводки» на соседние объекты и выше дальность трансляции, выше частота выше чувствительность приемника, но большее затухание сигнала в «длинной» коммуникации.
• Необычно компактная (220х160х145 мм) и легкая (8,2 кг), для столь высокой выходной мощности (180 Вт), автономная конструкция обеспечивается применением высокоэффективной схемотехнической технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В полностью автономном режиме данный прибор, оснащенный аккумуляторным комплектом емкостью всего лишь 7 Ач (при 24 В), при температуре окружающей среды 0єС обеспечивает импульсную генерацию в течение >8 час при выходной мощности 120 Вт и непрерывную генерацию в течение >1,7 час при выходной мощности 60 Вт.
• «По умолчанию» возрастание выходного напряжения ограничено на безопасном для человека уровне (24 В макс). При необходимости (если сопротивление коммуникации велико, а трассировочный ток, соответственно, слишком мал и приняты соответствующие меры безопасности), можно оперативно включить автосогласование в «неограниченном» (по выходному напряжению) режиме временно до окончания сеанса. Потенциально «опасный» режим или реальное наличие «высокого» (>24 В) напряжения на выходе отображаются специальным красным «тревожным» индикатором (мигание или непрерывное свечение).

Генерация ударных импульсов (акустический метод трассопоиска)

Абсолютная невосприимчивость к индустриальным электромагнитным помехам и полное отсутствие «перенаводок» на соседние объекты делают акустический метод превосходной альтернативой электромагнитному методу поиска металлических трубопроводов в сложных городских условиях, а для трассировки коммуникаций из неэлектропроводных материалов акустический метод просто незаменим.

• Три частоты следования ударных импульсов (0,5 Гц, 1 Гц, 2 Гц) позволяют, при возможности, экономить энергию аккумуляторов.
• Длительность ударного импульса автоматически устанавливается минимально-достаточной для производства полноценного удара при конкретном напряжении питания, что исключает непроизводительный расход электроэнергии.
• Ударный механизм с надежным быстросъемным креплением может работать в любом положении относительно исследуемой трубы.

Общие положения

• Предусмотрена возможность работы от сетевого блока и наращивания, по выбору оператора, ресурса времени или мощности (силы удара) при помощи подключения внешнего аккумулятора 12 В или 24 В.

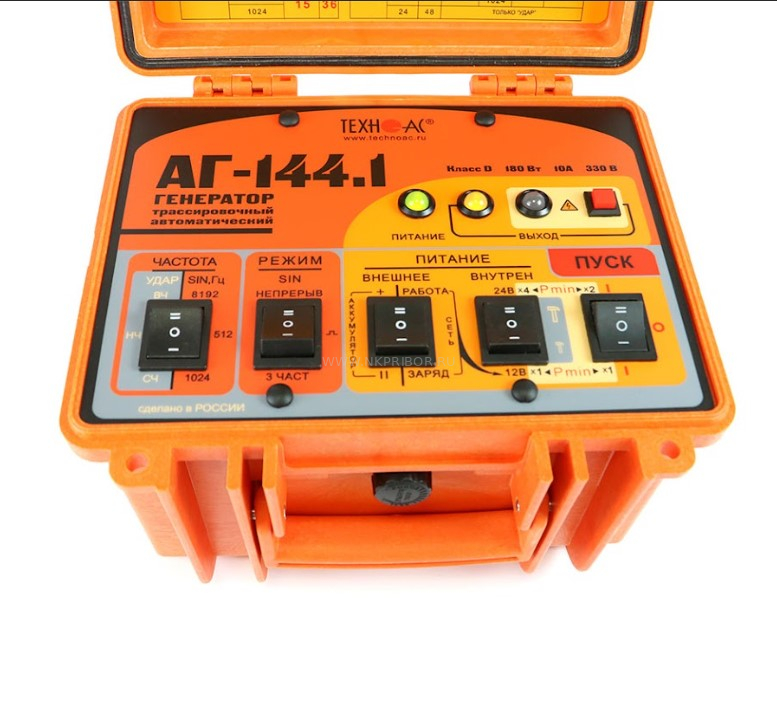

• Система органов управления и индикации, содержащая 5 больших клавишных переключателей и 3 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существенном уменьшении сопротивления нагрузки (коммуникации) в процессе генерации, прибор автоматически перенастраивается («повторное автосогласование») во избежание перегрузки.
• Простейшая индикация состояния питания и выхода (два трехцветных светодиода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет параметр в норме, желтый ниже нормы, красный высокое значение параметра. Мерцание определенного индикатора определенным цветом отображает «автостоп» вследствие соответствующего (см. цвет) отклонения («ошибки»).

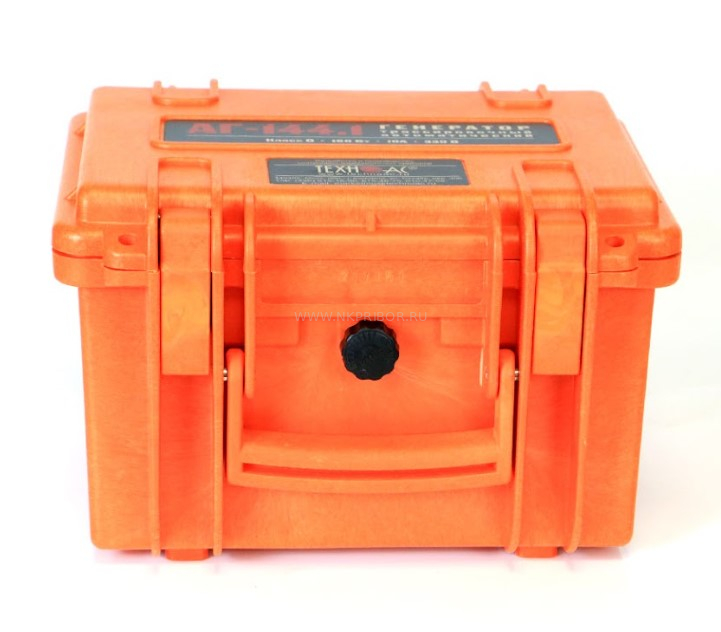

• Защитный корпус кейс обеспечивает климатическое исполнение IP54. Рабочий температурный диапазон: от минус 30 до +45єС. Прибор может работать под дождем с закрытой крышкой.
• Простейший алгоритм управления (выбрать частоту, выбрать режим, выбрать мощность, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.
