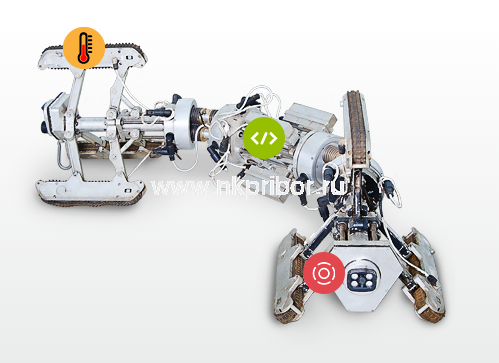

HeatScan Комплекс внутритрубной диагностики

Комплекс HeatScan предназначен для выявления дефектов трубопроводов с использованием диагностического робота и оценки остаточного ресурса дефектных участков. Технология не требует предварительной подготовки трубы, позволяет контролировать состояние металла через слой отложений до 35мм. Диагностический робот комплекса оснащён шестью гусеницами и способен проходить участки со значительным уровнем загрязнений. Наша компания предоставляет услуги по внутритрубной диагностике данным комплексом.

Загрузка робота в трубу осуществляется через рез с минимальными размерами 400 мм Х 600 мм. Робот не требует вваривать в трубу каких-либо загрузочных камер. Для движения робота и проведения диагностики не требуется наличие воды под давлением в трубе. Диагностический комплекс HeatScan использует модифицированный магнитный метод контроля для поиска дефектов. Данный метод нечувствителен к неровностям поверхности трубы, обусловленным коррозией, в отличии от ультразвукового метода контроля. Робот измеряет остаточную толщину металлической стенки трубы в местах, которые невозможно проконтролировать другими методами контроля из-за наличия отложений и сильной коррозии.

Робот обладает герметичным корпусом, который позволяет проводить работы непосредственно с погружением в воду. Температура воды при этом может составлять 50°C. Производительность контроля до 200 метров в час.

Технические характеристики комплекса внутритрубной диагностики HeatScan:

Диапазон контролируемых диаметров	ДУ400-ДУ1400
Диапазон толщин стенок трубы	1.5-16 мм
Дальность хода	300 м
Величина отложений на внутренней поверхности трубы	До 35 мм
Размеры выявляемых/измеряемых дефектов	сквозной дефект диаметром 6 мм коррозионное повреждение диаметром 30 мм глубиной 20% от толщины стенки
Производительность	120 200 м/ч
Количество проходимых отводов	4 шт
Прохождение тройников	да
Погрешность измерения остаточной толщины в зоне дефекта	15% от остаточной толщины
Относительная влажность	100%
Диапазон рабочих температур	-20Є+70ЄС
Давление	101.3кПа
