Инспекционный микроскоп PM4

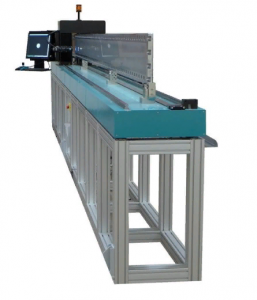

Моторизованная версия PM4 состоит модульных систем и алюминиевого профиля конструкции.

Описание

Моторизованная версия PM4 состоит модульных систем и алюминиевого профиля конструкции.

Гибкая конфигурация (длина), дизайн, для контроля фильер свыше 17 000 отверстий в автоматическом режиме. Портальная конструкция собирается на прецизионных подшипниках. Применяется линейная шкала, портальная система контроля позиционируется очень точно. Мотор встроен в центре рамы. Оптическая часть крепится вертикально.

Диапазон перемещения 9 кассет 6200х300 мм.

Компактная измерительная система, световой источник освещения интегрированная в портал. Кабели и провода надежно закреплены от возможных повреждений. Дизайн делает возможным показывать капиллярные отверстия на экране и позволяет оператору доступ для очистки отверстий. Позиция отверстий фильеры определяется сканирующей камерой с большим полем зрения за короткое время. Второй микроскоп с камерой применяется для измерений всех параметров, загрязнений, отверстий или в случайном порядке по заданной программе с высокой точностью и увеличением. Во время контроля и расположения отверстий применяется автофокус.

Для чистки отверстий применяется третий встроенный микроскоп с тыльной стороны системы. Экран отображает цветное изображение состояние отверстий, применяется специальная фронтальная и контурная подсветка. Оператор может устранить загрязнение с помощью мягкого чистящего инструмента, результат будет отображаться на экране. Программное обеспечение подает воздушный поток сжатого воздуха для устранения загрязнений. Управление осуществляется джойстиком и моторизованной Z осью с внутренним диапазоном фокусировки.

Моторизованная версия PM4 состоит из кассетного модуля и конструкция из алюминиевого профиля.

Этот гибкий настраиваемый (по длине) блок специально разработан для контроля длинных фильер, например, 17 000 капилляров (отверстий) полностью автоматическом режиме.

Конструкция портала собрана на точных шлифованных линейных подшипниках.

Благодаря использованию линейной шкалы портал может быть позиционирован очень точно. Управление двигателем встроено в центр базовой рамы. Пряжка удерживается вертикально несколькими устойчивыми зажимными блоками.
