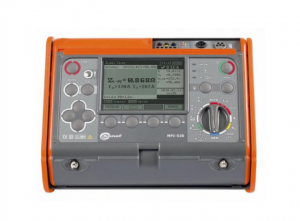

Измеритель параметров электробезопасности электроустановок MPI-530-IT (с поверкой датчика люксметра)
Описание измерителя параметров электробезопасности электроустановок MPI-530-IT:
Многофункциональный цифровой измеритель MPI-530-IT предназначен для измерения: параметров петли короткого замыкания (полного, активного и реактивного сопротивления); тестирования параметров УЗО (АС, А и В-типов); измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В; измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом; измерение сопротивления заземляющих устройств трехполюсным методом; измерение и регистрация действующего значения переменного тока и напряжения, частоты, мощности (полной, активной и реактивной), cos ; контроль последовательности чередования фаз и перекоса фаз по напряжению; память результатов измерений 990 ячеек; интерфейс USB для передачи данных в компьютер.
Отличительные особенности MPI-530-IT:
Измерители параметров электробезопасности электроустановок MPI-530-IT предназначены для:- измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- измерение силы тока и времени отключения УЗО типов AC, A, B;
- автоматический режим измерения параметров УЗО;
- измерение параметров УЗО (ток и время отключения) типа AC, A, и B в сетях с изолированной нейтралью (IT);
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение удельного сопротивления грунта;
- измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
- измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
- измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
- измерение освещенности с использованием адаптера LP1;
- проверка последовательности чередования фаз;
- обновленная структура памяти прибора и передача результатов измерений в компьютер.
Технические характеристики измерителя MPI-530-IT:
Измерение напряжения переменного тока (True RMS)
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 0...299,9 В | 0,1 В | ± (2% и.в. + 4 е.м.р.) |
| 300...500 В | 1 В | ± (2% и.в. + 2 е.м.р.) |
| Диапазоны измерений | ||
| 0...299,9 В | ||
Измерение частоты
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 45...65 Гц | 0,1 Гц | ±(0.1% и.в. + 1 е.м.р.) |
| Диапазон напряжения | ||
| 50...500 В | ||
Режим регистратора. Измерение тока (True RMS)
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| С измерительными клещами C-6 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...999 мА | 1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| С измерительными клещами C-3 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...мА | 1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (5 % и.в. + 5 е.м.р.) |
| 100...999 А | 1 А | ± (5 % и.в. + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 1...9,99 А | 0,01 А | ± (0,1 % Inom + 2 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (0,1 % Inom + 2 е.м.р.) |
| 100...999 A | 1 А | ± (0,1 % Inom + 2 е.м.р.) |
| 1,00...3,00 кA | 0,01 кA | Не нормируется |
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.
Измерение активной P, реактивной Q и полной S мощности, а также cos φ.
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Клещи C-6 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 3 е.м.р.) |
| 1...5,00 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| Клещи C-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 5 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 10...99,9 кВА | 0,1 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 100...500 кВА | 1 кВа | ± (8%∙Sизм + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 9 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (10%∙Sизм + 6 е.м.р.) |
| 10...кВА | 0,1 кВА | ± (10%∙Sизм + 5 е.м.р.) |
| 100...кВА | 1 кВа | ± (10%∙Sизм + 5 е.м.р.) |
| 501...999 кВА | 1 кВа | Не нормируется |
| 1,00...1,50 МВА | 0,01 МВа | Не нормируется |
Измерение гармоник напряжения
| Диапазон | Разрешение | Основная погрешность | |
|---|---|---|---|
| (h=1...15) | 0...299,9 В | 0,1 В | ± (5% UH,hизм + 3 е.м.р.) |
| 300...500 В | 1 В | ||
| (h=16...40) | 0...299,9 В | 0,1 В | |
| 300...500 В | 1 В |
Измерение гармоник тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3) | В зависимости от диапазона измерения тока | ± 0,1 × IH,h изм |
Коэффициент гармонических составляющих напряжения THDU ( h = 2...40)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| От 0 до 999,9 % (для Uизм > 1%· Unom) | 0,1 % | ± 5% × THDI изм |
Комплект поставки MPI-530-IT:
- Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт
- Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт
- Адаптер автомобильный (12В) - 1 шт
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
- Зажим «Крокодил» изолированный красный K02 - 1 шт
- Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт
- Зонд измерительный для забивки в грунт 30 см - 2 шт
- Зонд острый с разъёмом «банан» голубой - 1 шт
- Зонд острый с разъёмом «банан» красный - 1 шт
- Зонд острый с разъемом «банан» желтый - 1 шт
- Зонд острый с разъемом «банан» красный 5кВ - 1 шт
- Кабель последовательного интерфейса USB - 1 шт
- Кабель сетевой - 1 шт
- Комплект ремней «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
- Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт
- Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт
- Футляр L2 - 1 шт.
Дополнительная комплектация измерителя MPI-530-IT:
- Зажим «Крокодил» изолированный желтый К09 11 кВ - для MPI-525;
- Отсек для батареек LR14 - для MRU-120/200, MPI-52X/530;
- Аккумуляторная батарея NiMH SONEL-07 4,8V - для MRU-120/200, MPI-520/525;
- Футляр для двух зондов 80 см - для ТЕ-30, LKZ-700/720, MRU-XXX, MPI-52X и MPI-530;
- Провод измерительный 50 м на катушке с разъемами «банан» желтый - для MRU-XXX, MPI-52X/530, ТЕ-30;
- Провод измерительный 25 м на катушке с разъёмами «банан» голубой - для ТЕ-30, MRU-XXX и MPI-52X/530;
- Зонд измерительный для забивки в грунт 80 см - для ТЕ-30, MRU-XXX, MPI-52X/530, LKZ-700/720;
- Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J - для MPI-502/505/511/52X/530/530-IT;
- Адаптер AutoISO-2500 - для MIC-2510, MPI-525;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ;
- Провод измерительный 5 м с разъемами «банан» красный - аксессуар;
- Зажим «Крокодил» изолированный голубой K02 - для ТМ-2501, LKZ-720, MIC-10/30, MRU-20, MPI-52X, MZC-305, PQM-7XX;
- AGT-32C - адаптер;
- AGT-16P - адаптер;
- AGT-63P - адаптер;
- AGT-32T - адаптер;
- AGT-32P - адаптер;
- AGT-16T - адаптер;
- AGT-16C - адаптер.
