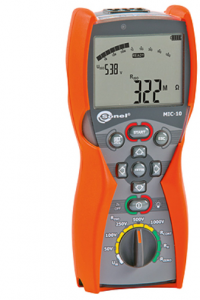

Измеритель параметров электроизоляции MIC-10 с поверкой
Описание измерителя параметров электроизоляции MIC-10:
MIC-10 - цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.
MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом. Измеритель параметров электроизоляции внесен в Госреестр СИ РФ ( 49421-12)
Отличительные особенности MIC-10:
- Измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В;
- Измерение сопротивления изоляции до 10 ГОм;
- Звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости;
- Постоянная индикация измеряемого сопротивления или тока утечки;
- Автоматическая разрядка емкости кабеля после окончания измерения изоляции;
- Измерение напряжения переменного и постоянного тока до 600 В;
- Измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- Измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
- Низковольтное измерение активного сопротивления;
- Контроль целостности электрических цепей;
- Измерение напряжения переменного и постоянного тока.
Технические характеристики измерителя MIC-10:
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Измерение напряжения переменного и постоянного тока (True RMS) | ||
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45...65 Гц | ||
| Измерение сопротивления изоляции | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм250,0 МОм | ||
| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...250,0 МОм | 0,1 МОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм500,0 МОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...500,0 МОм | 0,1 МОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм2,000 ГОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...2,000 ГОм | 0,001 ГОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм5,00 ГОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм10,00 ГОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| 5,00...10,00 ГОм | 0,01 ГОм | |
| Измерение емкости | ||
| 1...999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00...9,99 мкФ | 0,01 мкФ | |
| Измерение только в процессе измерения RISO | ||
| Низковольтное измерение сопротивления | ||
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом | ||
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| - Напряжение на разомкнутых измерительных проводниках: 8 В; - Выходной ток при R<2 Ом: мин. 200 мA; - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током | ||
| Измерение активного сопротивления малым током | ||
| 0,0...199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом | |
| - Напряжение на разомкнутых измерительных проводниках: 816 В; - Выходной ток > 10 мA; - Звуковая индикация при сопротивлении < 30 Ом ±10%; - Компенсация сопротивления измерительных проводников | ||
| Общие технические характеристики | ||
| Параметр | Значение | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) | |
| Температура хранения | 20...+70° C | |
| Рабочая температура | -10...+50° C | |
| Габаритные размеры | 220?100?60 мм | |
| Масса измерителя | около 0,6 кг | |
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
Комплект поставки измерителя MIC-10:
- Измеритель параметров электроизоляции MIC-10 - 1 шт
- Зажим «Крокодил» изолированный голубой К07 5,5 кВ - 1 шт
- Зажим «Крокодил» изолированный черный K01 - 1 шт
- Зажим «Крокодил» изолированный красный К07 5,5 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К07 5,5 кВ - 1 шт
- Зонд острый с разъемом «банан» красный - 1 шт
- Зонд острый с разъемом «банан» черный - 1 шт
- Крепеж «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъёмами «банан» чёрный - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Ремень для переноски прибора - 1 шт
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
- Футляр M6 - 1 шт.
Дополнительная комплектация MIC-10:
- AGT-63P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF;
- AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- K09, зажим «крокодил» изолированный красный;
- PRS-1, зонд для измерения сопротивления полов и стен;
- SP-2M, зонд острый с разъемом «банан» складной;
- K09, зажим «крокодил» изолированный голубой;
- K09, зажим «крокодил» изолированный черный;
- Провод измерительный 1,2 м экранированный чёрный, для MIC-10/30.
