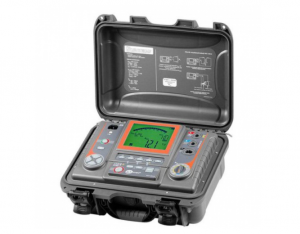

Измеритель параметров электроизоляции MIC-5050 с поверкой
Описание измерителя параметров электроизоляции MIC-5050
MIC-5050 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Отличительные особенности MIC-5050
- Измерение сопротивления электроизоляции RISO до 20 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения – до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения RISOи RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetootd клавиатуры;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм.
Технические характеристики измерителя MIC-5050
| Измерение сопротивления электроизоляции RISO | |||
|---|---|---|---|
| Диапазон отображения | Разрешение | Основная погрешность | |
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) | |
| 1,00...9,99 МОм | 0,01 МОм | ||
| 10,0...99,9 МОм | 0,1 МОм | ||
| 100...999 МОм | 1 МОм | ||
| 1,00...9,99 ГОм | 0,01 ГОм | ||
| 10,0...99,9 ГОм | 0,1 ГОм | ||
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) | |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) | |
| 10,0...20,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) | |
| Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения | |||
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 | |
| 50 В | 200 ГОм | 20,0 ГОм | |
| 100 В | 400 ГОм | 40,0 ГОм | |
| 250 В | 1,00 ТОм | 100 ГОм | |
| 500 В | 2,00 ТОм | 200 ГОм | |
| 1000 В | 4,00 ТОм | 400 ГОм | |
| 2500 В | 10,00 ТОм | 400 ГОм | |
| 5000 В | 20,0 ТОм | 400 ГОм | |
| Измерение сопротивления электроизоляции нарастающим напряжением (SV) | |||
| Напряжение UISO | Шаг напряжения | ||
| 50…1000 В | 10 В | ||
| 1000…5000 В | 25 В | ||
| 5000…10000 В | 25 В | ||
| Имерение переходных сопротивлений контактов и проводников током не менее ±200 мА | |||
| Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом | |||
| Диапазон отображения | Разрешение | Основная погрешность | |
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) | |
| 20,0...199,9 Ом | 0,1 Ом | ||
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) | |
| Напряжение на разомкнутых измерительных проводниках: 4…24 В Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Измерение двунаправленным током | |||
| Измерение напряжения постоянного и переменного тока | |||
| Диапазон отображения | Разрешение | Основная погрешность | |
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) | |
| 30...299,9 В | 0,1 В Измерение емкости | ||
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) | |
| 1,00...49,9 мкФ | 0,01 мкФ | ||
| Измерение температуры окружающей среды | |||
| - 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется | |
| Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | |||
| Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован | |||
| Дополнительные технические характеристики | |||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | ||
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | ||
| Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) | ||
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | ||
| Температура хранения | –25...+70 °C | ||
| Температура рабочая | -20..+50 °C | ||
| Относительная влажность | 20..80 % | ||
| Высота | До 3000 м | ||
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | ||
| Дисплей | ЖК, графический 5,6" | ||
| Интерфейс | USB или Bluetootd® | ||
| Габаритные размеры | 390x310x180 | ||
| Масса измерителя | около 7 кг | ||
Комплект поставки измерителя MIC-5050
- Зажим «Крокодил» изолированный голубой К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт
- Зонд острый с разъёмом «банан» красный 5 кВ- 1 шт
- Зонд острый с разъемом «банан» черный 5 кВ - 1 шт
- Кабель последовательного интерфейса USB - 1 шт
- Кабель сетевой стандарта IEC - 1 шт
- Провод измерительный с разъемами «банан» 10 кВ голубой 3 м - 1 шт
- Провод измерительный с разъемами «банан» 10 кВ красный 3 м - 1 шт
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м - 1 шт
- Футляр L4 - 1 шт.
Дополнительная комплектация MIC-5050
- Адаптер AutoISO-5000 - для MIC-5050, MIC-10k1;
- Футляр L7 - для MIC-5005/5010/5050, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м - для MIC-50XX, MIC-10k3;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 5 м - для MIC-50XX, MIC-10k2;
- Провод измерительный с разъемами «банан» 10 кВ красный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 5 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 10 м - для MIC-50XX, MIC-10k1;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
