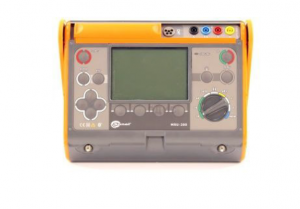

Измеритель параметров заземляющих устройств MRU-200 с поверкой
Описание измерителя параметров заземляющих устройств MRU-200:
MRU-200 - многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.
В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Отличительные особенности MRU-200:
- Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- Измерение сопротивления заземляющих устройств методом двух клещей;
- Измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
- Измерение переменного тока (ток утечки);
- Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- Высокая помехоустойчивость;
- Сохранение результатов измерений в память;
- Подключение измерителя к компьютеру (USB);
- Совместимость с программой СОНЭЛ Протоколы;
- Степень защиты корпуса - IP54.
Технические характеристики измерителя MRU-200:
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| Измерение напряжения помех UN (RMS) | ||
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
| частота fN 15…450 Гц частота измерения – минимум два измерения/с | ||
| Измерение частоты помех fN | ||
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) |
| измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f="---) | ||
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,0...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,0...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3P+клещи) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом | 0,1 Ом | |
| 400...1999 Ом | 1 Ом | |
| Измерение сопротивления заземляющих устройств методом двух клещей | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта | ||
| 0,00...9,99 Ом м | 0,01 Ом м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 100...999 Ом м | 1 Ом м | |
| 1,00...9,99 кОм м | 0,01 кОм м | |
| 10,0...99,9 кОм м | 0,1 кОм м | |
| 100...999 кОм м | 1 кОм м | |
| расстояние между измерительными зондами (L): 1...50м | ||
| Измерение сопротивления заземляющих устройств и молниезащит импульсным методом | ||
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом | 1 Ом | |
| форма сигнала: 8/10 с или 10/350 с амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В | ||
| Измерение сопротивления измерительных зондов | ||
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм | |
| Измерение тока утечки (RMS) | ||
| 0...99,9 мA1 | 0,1 мА | ±(8% и.в. + 5 е.м.р.) |
| 100...999 мA1 | 1 мA | ±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.)1 Не используется2 |
| 5,00...9,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A1,2 | 0,1 A | |
| 100...300 A1,2 | 1 A | |
| 1 - клещи (диаметр 52 мм) – C-"3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц | ||
| Дополнительные технические характеристики измерителя MRU-200 | ||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | III 600 В согласно EN 61010-1 | |
| Степень защиты корпуса PN-EN 60529 | IP54 | |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3 A RMS | |
| Частота измерительного тока | 50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц | |
| Измерительное напряжение и ток для 2p | U < 24 В RMS, I 200 мA для R 2 Ом | |
| Измерительное напряжение для 3p, 4p | 25 или 50 В | |
| Измерительный ток 3p, 4p | > 200 мA | |
| Максимальное сопротивление измерительных зондов | 20 кОм | |
| Индикация тока помех (клещи) | 0,5 мA | |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч | |
| Количество измерений сопротивления R 2p | > 1500 (1 Ом, 2 измерения/мин.) | |
Количество измерений RE | > 1200 (RE="10 Ом, RH=RS=100 Ом, 2 измерения/мин.) | |
| Длительность измерения сопротивления для метода 2p | < 6 секунд | |
| Длительность измерения для остальных методов | < 8 секунд | |
| Габаритные размеры | 288 x 223 x 75 мм | |
| Масса измерителя | приблизительно 2 кг | |
| Рабочая температура | -10 ... +50 °C | |
| Температура зарядки аккумуляторов | +10 ... +35 °C | |
Комплект поставки MRU-200:
- Аккумуляторная батарея NiMH SONEL-07 4,8V
- Адаптер автомобильный (12В)
- Зажим «Крокодил» изолированный красный K02
- Зажим «Крокодил» изолированный черный K01
- Зажим специальный типа «струбцина» с разъемом «банан»
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012
- Зонд измерительный для забивки в грунт 30 см
- Кабель последовательного интерфейса USB
- Кабель сетевой
- Клещи измерительные C-3
- Комплект ремней «Свободные руки»
- Провод измерительный 1,2 м с разъемами «банан» красный
- Провод измерительный 2,2 м с разъемами «банан» черный
- Провод измерительный 25 м на катушке с разъёмами «банан» голубой
- Провод измерительный 25 м на катушке с разъемами «банан» красный
- Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый
- Футляр L2.
Дополнительная комплектация измерителя MRU-200:
- Отсек для батареек LR14 - для MRU-120/200, MPI-52X/530;
- Комплект измерительных проводов 2 м с разъемами «банан» - совместно с клещей N-1 для MRU120/200/GPS, ТЕ-30;
- Клещи гибкие F-3 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-2 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-1 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Адаптер для измерения сопротивления заземления опор линий электропередачи ERP-1 - для MRU-120/200/200-GPS;
- Аккумуляторная батарея NiMH SONEL-07 4,8V - для MRU-120/200, MPI-520/525;
- Клещи передающие N-1 - для LKZ-720, MRU-120, MRU-200;
- Футляр для двух зондов 80 см - для ТЕ-30, LKZ-700/720, MRU-XXX, MPI-52X и MPI-530;
- Зонд измерительный для забивки в грунт 80 см - для ТЕ-30, MRU-XXX, MPI-52X/530, LKZ-700/720;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
