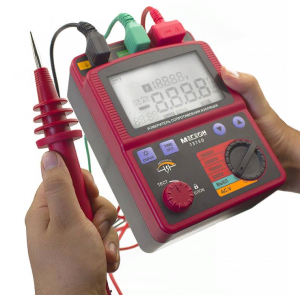

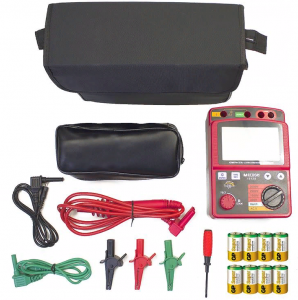

Измеритель сопротивления изоляции МЕГЕОН 13150

Измерение сопротивления изоляции

Номинальное напряжение

500В

1000В

2500В

5000В

Диапазон измерения

0 99,9МОм

100 ... 999 МОм

0 99,9МОм

100 ... 999 МОм

11,99ГОм

0 99,9МОм

100 ... 999 МОм

11,99ГОм

10,0 ... 99 ГОм

0 99,9МОм

100 ... 999 МОм

11,99ГОм

10,0 ... 99 ГОм

100,0 ... 1000 ГОм

Стандартный тест

500КОм

11,2ma

1МОм

11,2ma

2,5МОм

11,2ma

5МОм

11,2ma

Ток короткого замыкания

Примерно 1,3ma

Допустимая погрешность

099,9ГОм ±5% ±3е.м.р.*

100ГОм1000ГОм ±20%

Измерение напряжения

Диапазон измерения напряжения переменное 5060Гц / постоянное

30600В

Разрешение

1В

Допустимая погрешность

±2% ±3е.м.р.*

Общие характеристики

Параметр

Значение

Количество отсчётов ЖК-дисплея

999

Превышение предела измерений

0L: значок отображается при превышении диапазона измерения сопротивления.

L0: значок отображается, при отсутствии измеряемого напряжения или оно находится вне диапазона.

Автоматическое переключение диапазонов

Более 1000 отсчетов переход на более высокий диапазон, менее 95 отсчетов переход на более низкий диапазон (только в режиме сопротивления).

Время измерения

0,5 10 изм. / сек.

Максимально разрешённая высота

Не выше 2000м над уровнем моря (в помещении)

Условия эксплуатации

Температура 040°С, Влажность: 85%

Условия хранения

Температура -2060°С, Влажность: 90%

Защита от перегрузки

При измерении сопротивления AC 1200В/ 10 секунд

При измерении напряжения: AC 720V/10 секунд

Выдерживаемое напряжение

AC 8320В (50/60 Гц) / 5 секунд (между цепью и периферией)/

Сопротивление изоляции

1000МОм / DC1000В (между цепью и периферией)

Источник питания

DC 12В (8х1,5В тип С (LR14)) или аккумуляторы (тип С (LR14) - 1,2В)

Потребление тока

300мА(максимум)(в среднем около 50 мА)

Срок службы батареи

В среднем около 15 часов НР**

Размеры

150х210х95мм

Вес

1080г (без батареи и щупов)
