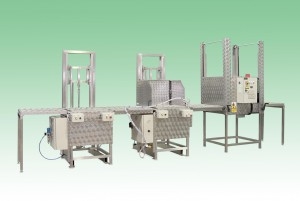

Линия капиллярного контроля ZA915

Модульная линия ZA-915 предоставляет самые широкие возможности для высокопроизводительного контроля деталей с максимальными размерами 850х850х750 мм. При расположении в одну линию оборудование может иметь правую и левую ориентацию. Также конструкция позволяет развернуть линию под прямым углом (Г- и П-образное размещение). Система ZA915 может быть выполнена в варианте для ручного транспортирования корзин вдоль линии, так и в сочетании с роботизированной системой линейного перемещения для полностью автоматического контроля. По запросу габариты элементов линии могут быть уменьшены.

В состав линии могут входить следующие модули:

• бак для пенетранта
• бак для предварительной промывки
• бак для окончательной промывки
• бак для эмульгатора/очистителя
• камера для сушки горячим воздухом
• шторм-камера для нанесения порошкового проявителя
• дренажные лотки
• смотровая кабина
• транспортные модули (прямые и поворотные) с роликами из нержавеющей стали

Баки изготавливаются в двух вариантах:

• бак с верхней загрузкой для ручной или автоматизированной крановой загрузки корзин с деталями
• бак с пневматически опускаемой платформой (нагрузка до 50 или 100 кг)

В первом варианте баки могут быть снабжены пневмокрышкой.

Камера для сушки и шторм-камера изготавливаются в двух вариантах:

• камера с верхней загрузкой (с пневмокрышкой)
• камера с боковой загрузкой

Шторм-камера оснащена системой безопасности для предотвращения возможности распыления проявителя при открытой двери.

Смотровая кабина оборудована достаточным ультрафиолетовым и дневным освещением, вентиляцией. Стол для осмотра деталей имеет роликовые направляющие для закатывания корзин внутрь кабины, рабочая поверхность прорезинена для предотвращения повреждения индикаторного рисунка.

Для перемещения корзин вдоль линии располагаются транспортные модули, представляющие собой два ряда роликов. Ролики диаметром 38 мм изготовлены из нержавеющей стали, расположены на расстоянии 100 мм друг от друга.
