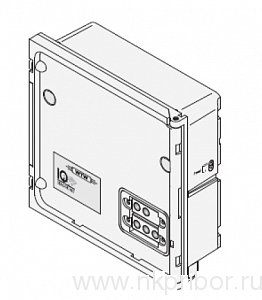

MIQ JBR модуль усиления сигнала

Общая длина кабелей IQ SENSOR NET влияет на:
эксплуатационное напряжение данного элемента
качество передачи данных.
Снижение эксплуатационного напряжения компенсируется модулями электропитания MIQ. Снижение качества сигналов передачи данных компенсируется модулем усиления сигнала MIQ/JBR (Промежуточный усилитель интерфейсного блока). Если суммарная длина кабелей (включая соединительный кабель датчика SACIQ) больше чем 1000 м., в системе должен устанавливаться модуль усиления сигнала MIQ/JBR. Для усиления сигнала модуль усиления сигнала MIQ/JBR делит IQ SENSOR NET на два диапазона дальности распространения сигналов (Секция A, Секция B). Модуль усиления сигнала MIQ/JBR имеет:
интегрированный двунаправленный усилитель сигнала для усиления сигнала передачи данных во время перехода между диапазонами дальности распространения сигналов
SENSORNET соединяет диапазоны дальности распространения сигналов (Секция A, Секция B).
В системе IQ SENSOR NET можно установить до двух модулей усиления сигнала. Это обеспечивает работу IQ SENSOR NET при суммарной длине кабелей до 3000 м. (см. Секция 3.2). Кроме того, модуль усиления сигнала MIQ/JBR может использоваться для:
разветвления IQ SENSOR NET без увеличения сигнала
соединения дальнейших элементов IQ SENSOR NET
настройки рабочего участка, то есть модуль усиления сигнала обеспечивает возможность стыковки оконечных элементов.
Со стандартным корпусом MIQ у модуля MIQ/JBR есть те же самые характеристики, как и у других модулей MIQ по стабильности, герметичности и устойчивости к атмосферным воздействиям. Он также обеспечивает то же самое широкое разнообразие вариантов установки (установка методом состыковки, навесная установка, установка на полозках и т.д.).

Характеристики

Номинальное напряжение	Максимальное постоянное напряжение в вольтах 24 В через IQ SENSOR NET
Расход энергии	Примерно 0.2 Вт
Класс защиты	III
