МПБ-3М В7 микроскоп отсчётный Бринелль с цифровой камерой (4X объектив) с поверкой

Микроскопы отсчётные МПБ (далее - микроскопы) предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля.
Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных размеров. Микроскопы применяются в стационарных и передвижных лабораториях фармацевтической, строительной, химической, аналитической, пищевой, металлургической и других областях промышленности.
Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:

• изучения и измерения микрообъектов бесконтактным способом;
• проверки печатных плат;
• контроля печати в бумажной и текстильной промышленности;
• проведения опытных и криминалистических экспертиз.

Описание средства измерений

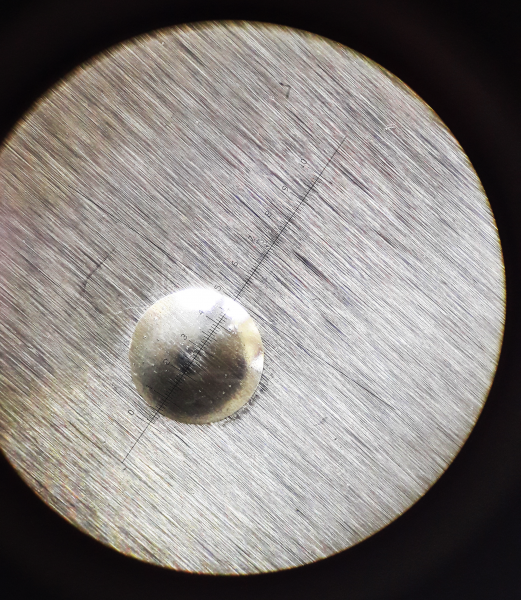

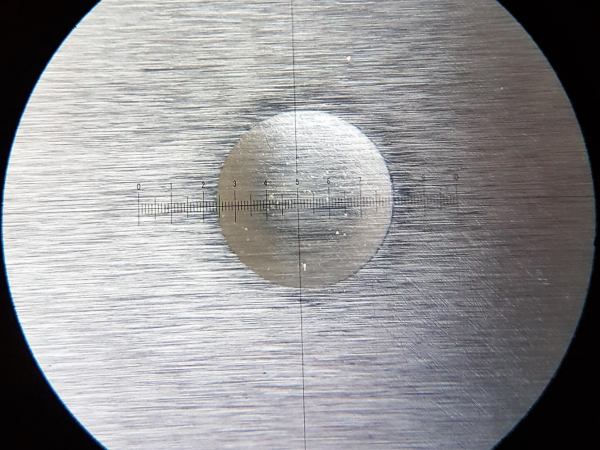

Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.

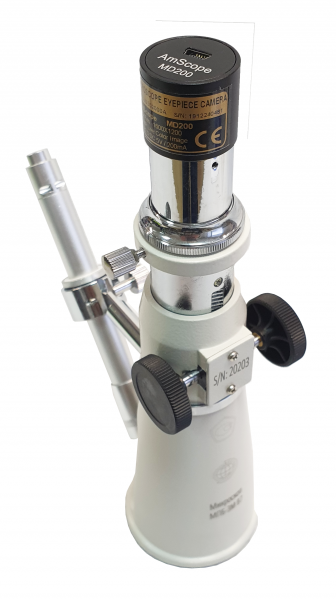

Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя.МПБ-3М В7 с цифровой камерой - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Штатный сменный объектив 4х с цифровой камерой (2 Мп USB 2.0), четыре сменных объектива по заказу (2х, 5х, 10х, 20х). Замер отпечатков по методу Бринелля любого размера, а также иных линейных размеров различных объектов исследования. Эта модель оснащается программным обеспечением (ПО) AmScope, устанавливаемым на персональный компьютер. Камерой производится захват изображения или видео, которое впоследствии обрабатывается с помощью ПО и предназначено для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. Эту модель рекомендуется использовать для замера отпечатков d≤1,0 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤1 мм. Рекомендуется использовать с наконечниками шариковыми D=1,0 мм ГОСТ 9012-59.

Метрологические характеристики микроскопов модификации МПБ-3М В7 с цифровой камерой

Наименование характеристики	Значения с применением объектива
	4×	10×	20×
Диапазон измерений, мм	от 0 до 1	от 0 до 0,4	от 0 до 0,2
Цена единицы наименьшего разряда, мм	0,000001
Пределы допускаемой абсолютной по- грешности измерений, мм	±0,003

Основные технические характеристики микроскопов модификаций МПБ-3М В7 с цифровой камерой

Наименование характеристики	Значения с применением объектива
	4×	10×	20×
Поле зрения камеры, мм, не менее	1	0,4	0,2
Рабочее расстояние до объекта, мм	31,2	18,5	7,0
Диапазон фокусировки, мм	30

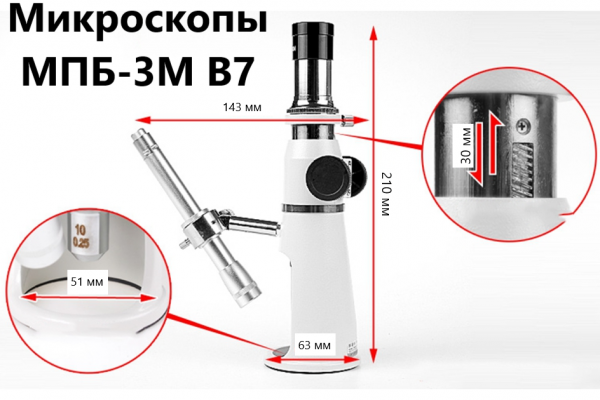

Габаритные размеры, мм, не более: - высота микроскопа - диаметр основания	220 63
Масса микроскопа (нетто), кг, не более	0,65
Масса микроскопа с принадлежностями (брутто), кг, не более	0,95
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	10

Наименование комплектующих	Обозначение	Количество
Микроскоп отсчётный	МПБ	1 шт.
Руководство по эксплуатации	МПБ.00.001 РЭ	1 экз.
Руководство оператора*	МПБ.00.001 РО	1 экз.
Методика поверки	МП 38-233-2021	1 экз.**
Программное обеспечение AmScope, компакт-диск	-	1 шт. *
Осветитель, ключ, элементы питания ААА (2 шт.)		1 комплект **
ОМО (объект-микрометр для отражённого света)		1 шт. **
2х (объектив для МПБ-3М В7)		на заказ
4х (объектив для МПБ-3М В7)		на заказ
5х (объектив для МПБ-3М В7)		на заказ
10х (объектив для МПБ-3М В7)		на заказ
20х (объектив для МПБ-3М В7)		на заказ
Цифровая камера (для МПБ-3 В7)		на заказ
