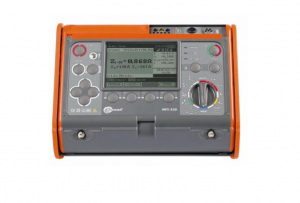

MPI-530 Измеритель параметров электробезопасности электроустановок с поверкой
Описание измерителя параметров электробезопасности электроустановок MPI-530:
Многофункциональный цифровой измеритель MPI-530 предназначен для измерения: параметров петли короткого замыкания (полного, активного и реактивного сопротивления); тестирования параметров УЗО (АС, А и В-типов); измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В; измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом; измерение сопротивления заземляющих устройств трехполюсным методом; измерение и регистрация действующего значения переменного тока и напряжения, частоты, мощности (полной, активной и реактивной), cos ; контроль последовательности чередования фаз и перекоса фаз по напряжению; память результатов измерений 990 ячеек; интерфейс USB для передачи данных в компьютер.
Измеритель MPI-530 применяется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Отличительные особенности MPI-530:
Измерители параметров электробезопасности электроустановок MPI-530 предназначены для:- Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
- Вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- Измерение силы тока и времени отключения УЗО типов AC, A, B;
- Автоматический режим измерения параметров УЗО;
- Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
- Измерение сопротивления заземляющих устройств методом двух клещей;
- Измерение удельного сопротивления грунта;
- Измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
- Измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
- Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
- Измерение освещенности с использованием адаптера LP1;
- Проверка последовательности чередования фаз;
- Обновленная структура памяти прибора и передача результатов измерений в компьютер;
- Действующего значения напряжения переменного тока;
- Частоты переменного тока;
- Действующего значения силы переменного тока;
- Полной мощности;
- Среднеквадратического значения гармонических составляющих напряжения и силы тока;
- Суммарного коэффициента гармонических составляющих напряжения и силы тока;
Технические характеристики измерителя MPI-530:
Измерение напряжения переменного тока (True RMS)
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 0...299,9 В | 0,1 В | ± (2% и.в. + 4 е.м.р.) |
| 300...500 В | 1 В | ± (2% и.в. + 2 е.м.р.) |
| Диапазоны измерений | ||
| 0...299,9 В | ||
Измерение частоты
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 45...65 Гц | 0,1 Гц | ±(0.1% и.в. + 1 е.м.р.) |
| Диапазон напряжения | ||
| 50...500 В | ||
Режим регистратора. Измерение тока (True RMS)
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| С измерительными клещами C-6 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...999 мА | 1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| С измерительными клещами C-3 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...мА | 1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (5 % и.в. + 5 е.м.р.) |
| 100...999 А | 1 А | ± (5 % и.в. + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 1...9,99 А | 0,01 А | ± (0,1 % Inom + 2 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (0,1 % Inom + 2 е.м.р.) |
| 100...999 A | 1 А | ± (0,1 % Inom + 2 е.м.р.) |
| 1,00...3,00 кA | 0,01 кA | Не нормируется |
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.
Измерение активной P, реактивной Q и полной S мощности, а также cos φ.
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Клещи C-6 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 3 е.м.р.) |
| 1...5,00 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| Клещи C-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 5 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 10...99,9 кВА | 0,1 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 100...500 кВА | 1 кВа | ± (8%∙Sизм + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 9 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (10%∙Sизм + 6 е.м.р.) |
| 10...кВА | 0,1 кВА | ± (10%∙Sизм + 5 е.м.р.) |
| 100...кВА | 1 кВа | ± (10%∙Sизм + 5 е.м.р.) |
| 501...999 кВА | 1 кВа | Не нормируется |
| 1,00...1,50 МВА | 0,01 МВа | Не нормируется |
Измерение гармоник напряжения
| Диапазон | Разрешение | Основная погрешность | |
|---|---|---|---|
| (h=1...15) | 0...299,9 В | 0,1 В | ± (5% UH,hизм + 3 е.м.р.) |
| 300...500 В | 1 В | ||
| (h=16...40) | 0...299,9 В | 0,1 В | |
| 300...500 В | 1 В |
Измерение гармоник тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3) | В зависимости от диапазона измерения тока | ± 0,1 × IH,h изм |
Коэффициент гармонических составляющих напряжения THDU ( h = 2...40)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| От 0 до 999,9 % (для Uизм > 1%· Unom) | 0,1 % | ± 5% × THDI изм |
Комплект поставки MPI-530:
- Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт.
- Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт.
- Адаптер автомобильный (12В) - 1 шт.
- Датчик люксметра LP1 с адаптером WS-06 - 1 шт.
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
- Зажим «Крокодил» изолированный красный K02 - 1 шт.
- Зарядное устройство для аккумуляторов Z7 - 1 шт.
- Зонд измерительный для забивки в грунт 30 см - 2 шт.
- Зонд острый с разъёмом «банан» голубой - 1 шт.
- Зонд острый с разъёмом «банан» красный - 1 шт.
- Зонд острый с разъемом «банан» желтый - 1 шт.
- Кабель последовательного интерфейса USB - 1 шт.
- Кабель сетевой WAPRZLAD230CZ - 1 шт.
- Клавиатура Bluetooth RUS - 1 шт.
- Комплект ремней «свободные руки» - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
- Провод измерительный 15 м на катушке с разъёмами «банан» голубой - 1 шт.
- Провод измерительный 30 м на катушке с разъёмами «банан» красный - 1 шт.
Дополнительная комплектация измерителя MPI-530:
- Адаптер WS-04 - 1 шт.
- Адаптер AutoISO-1000C - 1 шт.
- Измерительные клещи C-3 - 1 шт.
- Измерительные клещи C-6 - 1 шт.
- Измерительные клещи F-1 - 1 шт.
- Измерительные клещи F-2 - 1 шт.
- Измерительные клещи F-3 - 1 шт.
- Передающие клещи N-1 - 1 шт.
- Датчик люксметра LP1 с адаптером WS-06 WACEGN1BB - 1 шт.
- Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J - 1 шт.
- Отсек для батареек LR14 - 1 шт.
Отзывы
Характеристики
| ГОСРЕЕСТР: | Да |
