Устройство размагничивания труб НЕВА MD-T1.Р3/М1 (модернизированное)

Установка предназначена для автоматического размагничивания:

• свободных торцов труб и катушек в траншее;
• стыков труб во время сварки;
• труб целиком в условиях производства.

НЕВА MD-T1.Р3/М1 является усовершенствованной модификацией устройства НЕВА MD-T1.Р3, и отличается наличием полностью автоматического режима работы с обратной связью от дополнительного торцевого датчик намагниченности трубы. Размагничивание занимает не более 23 минут. Оборудование имеет мобильное исполнение и не требует высокой квалификации персонала.

В НЕВА MD-T1.Р3/М1 реализовано три метода размагничивания: знакопеременный затухающий, компенсационный и импульсный. Установка генерирует как импульсное магнитное поле (противоположное остаточной намагниченности трубы), так и знакопеременное убывающее, что в отличии от аналога гарантировано на длительный срок устраняет намагниченность трубы и при этом требует гораздо меньшей мощности дизель генератора (от 12 кВт).

Установка имеет силовой блок массой всего 18 кг и поставляется в ударопрочном пластиковом кейсе для его надежного хранения и транспортировки.

НЕВА MD-T1.P3/М1 оснащена дистанционным проводным пультом управления, комплектом универсальных размагничивающих обмоток, соединительным кабелем обмоток, датчиком магнитного поля (крепиться на торец трубы). Также в комплект поставки входит цифровой индикатор для контроля намагниченности.

Устройство имеет следующие виды защиты:

• от тока короткого замыкания;
• от превышения потребляемого тока;
• от перенапряжения сети питания;
• от просадки напряжения сети питания;
• от перегрева.

Устройство выдает сигнализацию

• при потере связи с пультом управления;
• при обрыве или повреждении размагничивающих обмоток;
• при обрыве торцевого датчика магнитного поля.

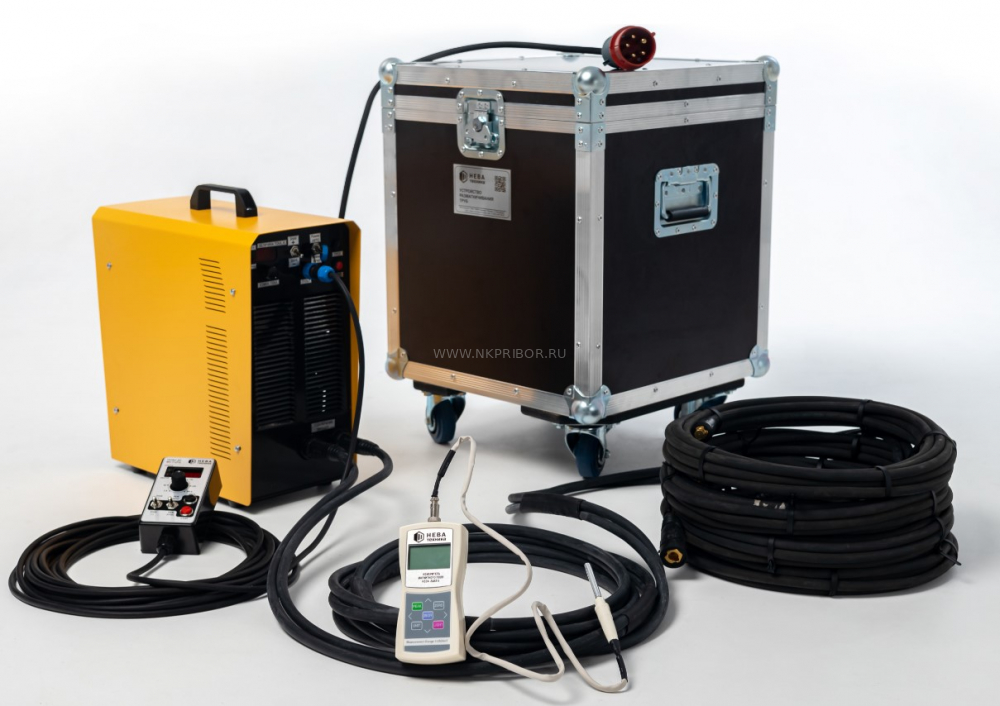

Комплект поставки

• Силовой блок (400Ч400Ч200 мм)  1шт
• Ударопрочный кейс для транспортировки и хранения силового блока  1 шт

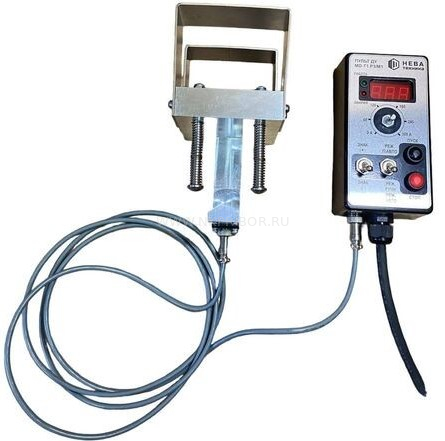

• Пульт дистанционного управления ДУ MD-T1.P3/M1 с кабелем связи (10 м)  1шт
• Размагничивающая обмотка НЕВА ОР-2  10 шт
• Кабель соединительный для обмоток НЕВА КС-2 (14 м) 1шт
• Электронный индикатор магнитного поля (НЕВА Дельта-1) 1 шт
• Щелевой датчик индикатора (НЕВА Дельта-1) с кабелем подключения 1 шт
• Торцевой датчик магнитного поля  1 шт
• Кабель связи торцевого датчика  1 шт
• ЗИП  1 к-т
• Документация (паспорт  руководство, инструкция, сертификат)  1 к-т

Преимущества

• Размагничивание трубы происходит в автоматическом режиме, при этом от оператора не требуются специальные навыки работы.
• Встроенная защита и сигнализация обеспечивают защиту от повреждений и безопасность выполнения работ.
• Быстрый монтаж оборудования и удобство работы за счет наличия быстросъемных разъемов и малого веса обмоток.
• Высокая производительность при относительно малой мощности позволяет размагничивать трубы диаметром 1420 мм при подключении к генератору мощностью всего 1012 кВт.
• Уличное исполнение дистанционного пульта управления и магнитный держатель для его фиксации на трубе обеспечивают удобство работ.
• Эффективная система охлаждения и сменный воздушный фильтр, позволяют проводить размагничивание в непрерывном режиме в степных условиях при наличии большого количества мелкой пыли.
