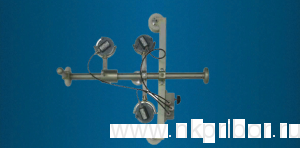

Устройство сканирования колес УСКМ

• установку преобразователя на внутреннюю поверхность диска колеса на фиксированном расстоянии от галтельного перехода диска колеса в обод, независимо от толщины обода;

• установку преобразователя для контроля обода на внутреннюю боковую поверхность обода колеса на фиксированном расстоянии от верха обода под фиксированным углом к радиусу колеса;

• установку преобразователя для контроля гребня на внутреннюю боковую поверхность обода колеса на фиксированном расстоянии от верха гребня под фиксированным углом к радиусу колес;

• электрическую коммутацию последовательно для каждого преобразователя.

Основные технические данные:

• Объект контроля - цельнокатные колеса колесных пар грузовых вагонов
по ГОСТ 10791 и ГОСТ 9036.
• Допустимое уменьшение толщины обода - не менее 22 мм.
• Контролируемые зоны, модели дефектов по РД 07.09-97 и используемые типы преобразователей приведены в таблице.

Контролируемые зоны, дефекты	Модели дефектов по РД 07.09-97	Тип преобразователя
Дефекты направленного или упрочненного слоя гребня	сверление: - диаметр (3+0,1) мм, глубина (2+0,3) мм.	П121-2,5-50-М-002
Трещины в зоне галтельного перехода диска колеса в обод	пропил: - глубиной (2±0,2) мм, протяженностью (15±2) мм.	П121-1,25-90-002
Усталостные поперечные трещины в ободе	пропил: - глубиной (3±0,5) мм, раскрытие (1+2) мм.	П121-2,5-40-М-002

• Параметры преобразователей П121-2,5-40-М-002, П121-2,5-50-М-002 по ТУ 25-7761.001-86.
• Параметры преобразователя П121-1,25-90-002

Тип излучаемой волны	поверхностная
Размер пьезоэлемента, мм	12 х 8
Эффективная частота эхоимпульса, МГц	1,25±0,25
Уровень шумов в диапазоне от 60 до 80 мкс, мВ, не более	5

• Частота вращения колесной пары, об/мин - не более 6.
• Место установки устройства - на обод контролируемого колеса.
• Габаритные размеры, мм, не более:

- длина (вдоль радиуса колеса), мм - 445
- ширина (вдоль обода колеса), мм - 400.

• Масса, кг, не более 4,5.
• Установленная наработка на отказ, ч, не менее 1600.
• Средний срок эксплуатации, лет, не менее 7.
• Допускаемый диапазон температур окружающей среды,
КО и контролируемых бандажей: +5 °С ... +50 °С.

Устройство сканирования колес УСКм - 1 шт.
Преобразователь П121-1,25-90-002 - 1 шт.
Преобразователь П121-2,5-40-М-002 или П121-2,5-50-М-002 - 1 шт.
Преобразователь П121-2,5-50-М-002 - 1 шт.
Кабель соединительный с УД2-70 3 м - 1 шт.
Паспорт - 1 экз.
Сумка для переноски* - 1 шт.

* - поставляется за дополнительную плату
