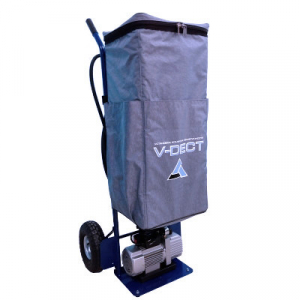

ВАКУУМНАЯ УСТАНОВКА ДЛЯ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ V-DECT

Вакуумная установка V-DECT предназначена для контроля герметичноcти вакуумным (пузырьковым) методом и позволяет обнаруживать дефекты, выходящие на поверхность металлов : трещины, раковины, непровары, поры и другие несплошности поверхности и околошовной зоны.

НАЗНАЧЕНИЕ ВАКУУМНОЙ МАШИНЫ V-DECT:

Вакуумный (пузырьковый) метод контроля герметичности основан на обнаружении мест истекания контрольного газа или жидкости в замкнутом объеме вакуум-камеры (рамки), имеющей герметичный контакт с поверхностью контролируемого объекта. Обнаружение дефектов производится по образованию и увеличению размеров пузырьков пенообразующего раствора в местах расположения несплошностей. По скорости увеличения размеров пузырьков можно судить о размерах дефекта.

Вакуумная установка для контроля герметичности V-Dect нашла широкое применение в различных отраслях промышленности и применяется для контроля резервуаров, стальных и пластиковых трубопроводов , сварных сосудов, котлов, баллонов и т.д.

ВАКУУМНАЯ МАШИНА ДЛЯ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ V-DECT ПОЗВОЛЯЕТ:

• Осуществлять контроль герметичности сварных швов (проверять сварные соединения и конструкции, имеющие односторонний доступ);
• Контролировать изделия различной формы благодаря использованию нескольких видов рамок
• Производить контроль непосредственно за сваркой, не дожидаясь изготовления всей конструкции;
• Производить контроль без предварительной подготовки поверхности

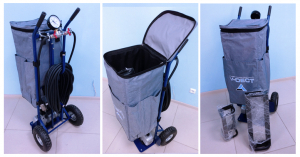

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ВАКУУМНОЙ КАМЕРЫ V-DECT

• Увеличенная длина шланга - 25м для увеличения расстояния доступа
• Мощный надежный двухступенчатый вакуумный насос 120 Вт
• Просторная, устойчивая к агрессивной среде, двухслойная сумка для комплектующих
• Надежная высокопрочная вакуумная рампа

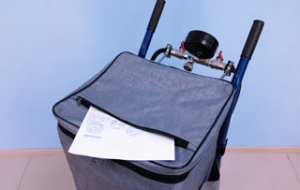

• Удобные карманы для документов и расходников на молнии и липучках

ОСОБЕННОСТИ КОНТРОЛЯ С ПРИМЕНЕНИЕМ ВАКУУМНОЙ КАМЕРЫ V-DECT

• Возможность определения дефектов при одностороннем доступе к объекту
• Проведение контроля в искробезопасном режиме на расстоянии 25м
• Простота проведения контроля на высоте и труднодоступных местах
• Использование рамок различной формы без замены установки
• Возможность проведения контроля без предварительной подготовки испытуемой поверхности

При необходимости контроля нестандартных поверхностей (нахлесты и т.д), вакуумная установка V-DECT может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.

Возможность поставки в различных комплектациях, с использованием рамок со встроенным вакууметром.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАКУУМНОЙ УСТАНОВКИ V-DECT:

• источник питания: 220В/50гц;
• производительность насоса: 1,2 л/с;
• мощность электродвигателя насоса: 120 Вт;
• максимальное разрежение в рамке: -0,08 МПа;
• температура эксплуатации: от -20 до +35 0С;
• масса вакуумной установки: 25 кг
• время достижения максимального разряжения в рамке : не более 7-10с

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ ВАККУМ КАМЕРЫ V-DECT:

• вакуумный насос -1шт;
• рамная конструкция на колесах -1шт
• вакуумный шланг - 25 м.-1шт;
• вакууметр -1шт;
• рамка плоская для стыковых швов 120х500 мм
• рамка угловая 75х75х275 мм
• вауумное масло 1 бут.
• кофр для вакуумных камер
• паспорт установки с инструкцией по эксплуатации V-DECT
• паспорт вакууметра с поверкой
