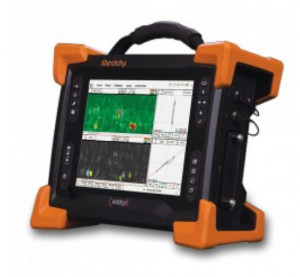

Вихретоковый дефектоскоп Eddyfi Reddy

Eddyfi Reddy один из самый современных автоматизированных вихретоковых дефектоскопов. Новый вихретоковый дефектоскоп Eddyfi Reddy со скоростным мультиплексором SmartMUX на 64 канала, разработан для контроля качества в нефтегазовой, энергетической и авиакосмической отраслях промышленности. Соответствует ГОСТ 14254-96. Корпус с защитой IP65 позволяет использовать дефектоскоп в полевых условиях. Встроенный SSD на 100Гб надёжно сохранит накопленную вами информацию во время обследований. Дефектоскоп выявляет поверхностные и подповерхностные дефекты в изделиях из токопроводящих материалов, измеряет глубину их залегания.

Интуитивно понятный С-скан в режиме реального времени

Во время проведения контроля все сигналы подвергаются математической обработке для построения понятной картинки. Больше нет необходимости различать пики на кривых годографов. Высокое качество С-скана передает детальную информацию о состоянии объекта контроля.

Сенсорный дисплей

LED-дисплей, 26,4 см диагональ, c антибликовым покрытием и 3-х мм усиленным стеклом. Чувствительность дисплея позволяет производить управление даже в перчатках. Работа с прибором возможна при любых условиях освещения. Высокое качество сенсорной системы позволяет легко масштабировать и вращать изображения С-скана.

Мощность вихретоковой матрицы ECA

Reddy оборудован скоростным мультиплексором SmartMUX на 64 канала.

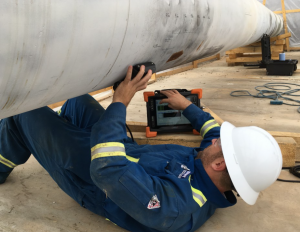

Разработан для полевых условий

Корпус прибора имеет защиту IP65 в соответствие с ГОСТ 14254-96. Имеется регулируемая по высоте подставка, верхняя рукоятка для переноса прибора с места на места, несколько точек опоры, для размещения прибора на различных поверхностях.

Современные компьютерные технологии

В прибор встроен 100 Гб твердотельный диск (SSD) для надежного хранения данных. Используется Windows Portable в качестве операционной системы. Для подключения к ПК используются стандартные способы

1. Противоударные бамперы

2. Быстрое копирование всех файлов контроля на USB накопитель нажатием одной кнопки

3. Широкие возможности подключения

4. Защитные створки

5. Отсек для аккумуляторов (6-8 часов работы)

6. Антибликовый экран с высоким разрешением

Противоударный корпус с защитой IP65

2. Кнопочная панель

3. Разъём для датчика пути

4. Разъем дл я обычных ВТ преобразователей и зондов

5. 32 или 64 канальный разъем для ВТ матриц

Первая полностью эргономичная система

Программное обеспечение

Reddy управляется Magnifi ® GO, простой в использовании. В программе предусмотрен мастер настроек, который помогает неопытному пользователю произвести нужные настройки в начале работы. Кроме того, предусмотрены инструменты для легкого и быстрого формирования отчетных данных по контролю.

Анализ данных

Magnifi ® GO совместим с компьютерной версией Magnifi ® это позволяет производить настройки на компьютере и загружать их в прибор или наоборот, выгружать данные контроля из прибора и анализировать их на компьютере посредством Magnifi ®

Разновидности преобразователей

Каталог Eddyfi* содержит большое количество различных вариаций преобразователей (по размеру матрице, исполнению катушек, значению частоты), способных удовлетворить любую задачу.

Задача контроля Ферромагнетик Цветной металл

Сварные соединения + +

Очаги коррозии+

Поверностные дефекты + +

Подповерхностные дефекты+

* Если стандартные преобразователи не подходят к Вашим задачам. Существует возможность разработки специализированных преобразователей на заказа под конкретную задачу.

Обнаружение и оценка трещин в углеродистых сталях

Преобразователи Sharck базируются на тангенциальных ВТ матрицах (TECA), специально разработанных для контроля сталей. C помощью преобразователей Shark возможно обнаруживать и производить оценку с измерениями дефектов, находящихся на поверхности и на глубине до 10 мм. Возможности Sharck позволяют одинаково качественно контролировать как валик сварного шва, так и зону термического влияния от сварки. Удаление покрытия не требуется, возможно выявление трещин любой пространственной ориентации.

Оценка коррозионных поражений на алюминиевых и нержавеющих сплавах

Адаптивные ВТ матрицы (ECA) могут принимать форму кривизны объекта контроля и генерировать вихревые токи в материале с глубиной проникновения до 6,35. Это хорошее решение для контроля коррозионных очагов, язв и утонение стенок. Минимальное значение утонения - 10% от толщины стенки.

Обнаружение и оценка коррозионных поражений и растрескиваний в объектах сложной кривизны

Преобразователи I-Flex являются универсальным решением для контроля объектов различной кривизны. Благодаря матрице на основе силикона, преобразователь может изгибаться и принимать любую форму, необходимую ля контроля, например различных пазов, прутков и т.п. Преобразователи I-Flex отлично подходят для выявления коррозии, как в магнитных, так и в цветных материалах. А при использовании датчика пути появляется возможность составлять подробные карты дефектов на объекте контроля.
