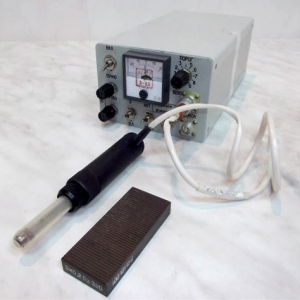

Вихретоковый дефектоскоп ВД-12НФ
Арт ВД-12НФ
Обнаружение поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной (минимальный радиус кривизны 10мм) поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.
Расчитан на применение в условиях депо и ремонтных заводов.Может применяться в различных отраслях промышленности.
Отличительные особенности
Контроль необработанных литых деталей с шероховатостью поверхности Rz320;
Простота и надежность в эксплуатации;
Световая и звуковая сигнализации при обнаружении дефекта;
Метрологическое обеспечение по стандартному образцу;
Оценка степени опасности (глубины) дефекта.
Технические характеристики
Порог чувствительности дефектоскопа
| Порог чувствительности, мм | ||
| При шероховатости поверхности, не более | R.1.25 | R2 320 |
| Дефект поверхностный протяженный искусственный | ||
| Глубина ИД | 0,5+0,1 | 3,0±0,1 |
| Ширина ИД | 0,05...0,15 | 0,1...0,3 |
| Дефект в зоне с радиусом кривизны 10 мм и на расстоянии от края изделия | ||
| Глубина ИД | 0,75±0,1 | 4,5±0,5 |
| Ширина ИД | 0,05...0,15 | 0,1...0,3 |
Выявление дефектов обеспечивается если угол отклонения преобразователя от нормали к контролируемой поверхности не более (30 ± 5)°
Режимы отстройки от влияющих факторов:
- в статическом режиме работы ручной
- в динамическом режиме работы ручной и автоматический
Скорость сканирования изделия, м/с 0,02...0,1
Частота тока возбуждения преобразователя, кгц 56...72
Время установления рабочего режима, мин не более 1
Электропитание: сеть 220В, 50Гц;
6 шт элементов «Крона» 6LR61
Продолжительность прерывистой работы 12 часов в сутки, с перерывом в 1час
через каждые 4 часа
Продолжительность непрерывной работы не менее 8 часов
Потребляемая мощность при питании от сети 220В, 50 Гц не более 4 ВА
Время работы от автономного источника
без его смены и перезаряда в режиме работы без запоминания не менее 130 ч
Габаритные размеры, мм:
- электронного блока (дхшхв) 230х75х180
- преобразователей (диаметр х длина): 20х125
Диапазон рабочих температур,°с от -10 до +40
Степень защиты от проникновения твердых тел и воды ip30
Масса, кг, не более:
- электронного блока (с элементами питания) 1,6
- каждого преобразователя 0,1
