Описание

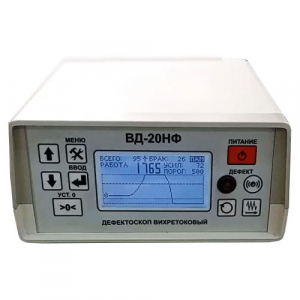

Вихретоковый дефектоскоп ВД-20НФ предназначен для проведения неразрушающего контроля и автоматической разбраковки роликов подшипников диаметром от 18 до 80 мм и длиной от 18 до 60 мм. Прибор позволяет обнаруживать дефекты сплошности типа усталостных трещин на поверхности катания роликов цилиндрической и сферической формы в том числе роликов буксовых подшипников, а также роликов с контактом, применяемых в узлах вагонного, мотор-вагонного, тягово-подвижного, а также подвижного состава специального назначения. Дефектоскоп ВД-20НФ может с одинаковым успехом использоваться как в условиях заводских лабораторий, так и в цехах локомотивных, вагонных, мотор-вагонных депо и других ремонтных предприятий, относящихся к железнодорожному транспорту.
Применение
- железнодорожный транспорт
- машиностроение
- оборонно-промышленный комплекс (ОПК)
Особенности
- высокая вероятность обнаружения бракованных изделий не менее 99,9%
- малое количество ложных срабатываний, менее 5%
- мобильное исполнение (может быть установлен как на верхней панели электромеханического блока, так и на поверхности рабочего стола)
- простота в настройке и эксплуатации (органы управления и индикации обнаружения дефекта расположены на передней панели электронного блока)
- осуществление контроля качества и автоматической разбраковки роликов подшипников различной формы и размеров как в лабораторных, так и заводских условиях в полном соответствии с требованиями нормативных документов Росстандарта и методик выполнения контрольных измерений, применяемых в ОАО "РЖД".
Характеристики
| Наименование параметра, характеристики | Значение |
| Напряжение питания | 220 В |
| Частота напряжения питания | 50 Гц ± 1 |
| Потребляемая мощность при номинальном напряжении сети, не более: | 50 Вт |
| Размеры контролируемых роликов:
| 18 мм 80 мм 18 мм 60 мм 0,4 |
| Порог чувствительности размеры протяжённого искусственного дефекта
|
0,30 мм ± 0,05 мм 0,10 мм ± 0,05 мм |
| Рабочий зазор преобразователя | 0,15 мм ± 0,05 мм |
| Индикация обнаружения дефекта | Цифровая, световая, звуковая |
| Время установления рабочего режима, не более | 1 мин. |
| Вероятность обнаружения дефекта на НО, не менее | 0,999 |
| Вероятность ложных срабатываний (перебраковки), не более | 0,05 |
| Срок службы, не менее | 10 лет |
| Габаритные размеры, Д х Ш х В, не более: Электромеханический блок:
|
590 мм х 1120 мм х 782 мм 590 мм х 481 мм х 359 мм |
| Электронный блок | 190 мм х 150 мм х 75 мм |
| Масса блока электромеханического, не более | 47 кг. |
| Масса блока электронного, не более | 1,5 кг. |
| Емкость (длина) входного / выходного лотков, не менее | 500 мм |
| Производительность контроля, не менее | 250 шт./ч |
| Скорость перемещения ролика относительно преобразователя: Окружная, не менее Поступательная, не более |
500 мм/c 10 мм/c |
