Установка ультразвукового контроля листового проката УКЛ-32 с поверкой

Установка ручного контроля листового проката УКЛ-32 (толщина 20-400мм):

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

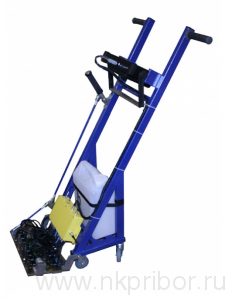

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под 34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.

-Режим контроля и режим настройки с отображение С-скана

-Полноэкранный просмотр и настройка всех параметров каждого канала

-Независимое ВРЧ в каждом канале

-Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном листе

-Автоматическое и ручное задание алгоритма обхода листа оператором

-Сохранение и просмотр результатов измерения по каждому листу

Основные отличия установки УЗК

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)

Работа на прямом солнечном свете и при отрицательных температурах

Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.

Частота повторения ЗИ:до 2000Гц

Вывод сигналов в виде А-, С- скана

Возможность автоматической калибровки на контроль листа заданной толщины

Автоматический контроль акустического контакта

Оценка размеров дефекта

Интерфейс Ethernet

Питание: Li-ion аккумулятор или внешний блок питания до 6-8 часов работы от аккумулятора

Технические характеристики установки УЗК

Ширина акустического блока 300мм

Минимальный шаг записи при сканировании 1 мм

Максимальная толщина листа 400мм

Максимальная скорость сканирования до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)

Производительность до 500 м2/час

Объем данных сканирования, запоминаемых в терминале 1 Гб

Наличие электронных маркеров стыковки дефектограмм секторов есть

Шероховатость поверхности изделия не хуже Rz80

Эквивалентная площадь выявляемых отражателей не хуже 0,5см2

Режим отображения оперативной информации А-скан, С-скан

Результаты контроля

дефектограмма изделия с привязкой к координатам, протокол контроля

Диапазон рабочих температур от +5є C до +55° C (без применения низкотемпературных жидкостей)

Размер (В x Ш x Д) 1400 мм x 400 мм x 400 мм

Масса 15 кг

Спецификация акустического блока

Тип контактный 16 элементный блок с независимыми подпружиненными преобразователями

Типы преобразователей 1 или 2-х канальные р/с ультразвуковые преобразователи 2,5МГц и 5 МГц

Спецификация ультразвукового дефектоскопа

Тип дефектоскопа УСД-60-8К

Дисплей Цветной, TFT 640 х 480 точек

Количество каналов контроля 32

Интерфейс дефектоскопа Ethernet

Частотный диапазон 0,5-15 МГц

Амплитуда ЗИ размах 100В

Аккумулятор Li-ion 8 А/ч

Время работы 7 часов от аккумуляторов

Внешнее питание дефектоскопа блок питания от сети 220 В, 50Гц AC

Напряжение питания 18V/3,5A DC

Диапазон рабочих температур от -30є C до +55° C

Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм

Масса дефектоскопа 3,5 кг с аккумуляторами
