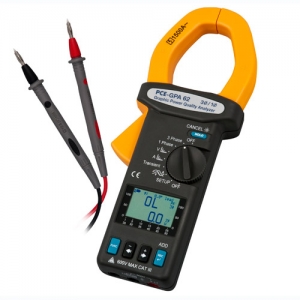

Анализатор мощности PCE-GPA 62

Анализатор мощности PCE-GPA 62
анализатор мощности / измеритель энергии и мощности (реальное время) с регистратором данных, графический дисплей, интерфейс для ПК и программного обеспечения

Трехфазный анализатор мощности (графический анализатор качества электроэнергии) PCE-GPA 62 используется для однофазных или трехфазных измерений активной, реактивной и полной мощности, коэффициента мощности, фазного угла, энергии, напряжения, тока, а также пиков и гармоники до 50 гармонических волн. Трехфазный анализатор PCE-GPA 62 оснащен встроенным графическим дисплеем для отображения значений анализатора сети. Измеренные значения можно записать и передать в ПК для дальнейшего анализа. Трехфазный анализатор мощности PCE-GPA 62 является профессиональным портативным прибором для определения нескольких параметров. Благодаря дисплею с подсветкой, вы получите точные измеренные значения в условиях плохой освещенности. Хотя трехфазный анализатор мощности PCE-GPA 62 поставляется калиброванным от производителя, вы можете отдельно заказать дополнительную лабораторную калибровку и сертификат (стандарты ISO) вместе с прибором или при заказе ежегодной калибровки.

- Тестирование в реальном времени, запись и измерение напряжения и тока (СКЗ)
- Измеряет коэффициент мощности и фазный угол, частоту, энергию, активную,
реактивную и полную мощность (однофазная и трехфазная в симметрических сетях)
- Макс. диаметр захвата: 55 мм
- Графический дисплей
- Автоматическое отключение после 15 мин. (эту функцию можно отключить)
- Калибровка ISO (опция)

Технические характеристики:

Измеренные значения


Измерение напряжения

Пики напряжения (> 10 В)

Измерение тока

Пики тока (> 20 A)

Активная мощность P

Полная мощность S

Реактивная мощность Ом

Коэффициент мощности PF



Фазный угол


Измерение частоты (U > 50 В)


Активная энергия


Полная энергия


Активная энергия


Гармоника в напряжении (относительная)
50 - 60 Гц > 80 В переменного тока

Гармоника в напряжении (абсолютная)
50 - 60 Гц > 80 В переменного тока

Гармоника в токе (относительная)
50 - 60 Гц > 80 А

Гармоника в токе (абсолютная)
50 - 60 Гц > 80 А

Общее гармоническое искажение (THD-F)
50 - 60 Гц > 80 В и > 20 A

диапазоны измерения / точность / разрешение

4,0 ... 600,0 В СКЗ ± 0,5 % от измеренного значения ± 5 цифр/0,1 В
50 Гц - 60 Гц / ± 5 % ± 50 цифр

4,0 ... 1500 A СКЗ

50 Гц - 60 Гц / ± 5 % ± 50 цифр

10 Вт ... 9999 кВт в 5 диапазонах измерения
± 1 % от значения + 20 цифр (>20 В и >20 A)
± 2 % от значения + 40 цифр (>20 В и >20 A)
0,1 Вт ... 1 кВт в соответствии с диапазоном

10 ВА ... 9999 кВА в 5 диапазонах измерения
± 1 % от значения + 20 цифр (>20 В и >20 A)
± 2 % от значения + 40 цифр (>20 В и >20 A)
0,1 ВА ... 1 кВА в соответствии с диапазоном

10 вар ... 9999 квар в 5 диапазонах измерения
± 1 % от значения + 20 цифр (>20 В и >20 A)
± 2 % от значения + 40 цифр (>20 В и >20 A)
0,1 вар ... 1 квар в соответствии с диапазоном

0,000 ... 1,000
± 0,04 (>20 В и >20 A)/0,001
± 0,1 (>20 В и >20 A)/0,001

-180 ... +180/± 1/0,1
0 ... +360/± 1/0,1

46 ... 65 Гц
±0,3 Гц/0,1 Гц

0 ... 999,999 кВтч
± 1 % от значения + 20 цифр

0 ... 999,999 кВАч
± 1 % от значения + 20 цифр

0 ... 999,999 кВАч
± 1 % от значения + 20 цифр

1 - 20-я/± 2 %/0,1 %
21 - 50-я/± 4 % от значения ± 2 %/0,1 %

1 - 20-я/± 2 %/0,1 %
21 - 50-я/± 4 % от значения ± 0,5 %/0,1%

1 - 20-я/± 2 % / 0,1 %
21 - 50-я/± 4 % от значения ± 2 %/0,1 %

1 - 20-я/± 2 % от значения ± 0,4 A/0,1 A
21 - 50-я/± 4 % от значения ± 0,4 A/0,1 A

0,0 - 20 %/2 %/0,1 %
20,1 - 100%/± 6% от значения ± 1 %/0,1%
100,1 - 999,9 %/± 10 % от значения ± 1 %/0,1 %

Макс. раскрытие захвата

Выбор диапазона

Отображение перегрузки

Память

Программное обеспечение и кабель данных

Комплект поставки:
1 x трехфазный анализатор мощности PCE-GPA 62, 2 x изолированные измерительные наконечники с 2 м кабелем, 2 x батареи, 1 x приборный кофр, 1 x USB кабель для ПК, 1 x ПО (на англ. языке), 1 х руководство по эксплуатации
