Дефектоскоп сканер ультразвуковой восьмиканальный УСД-60-8K с поверкой

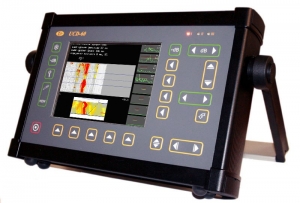

Восьмиканальный ультразвуковой сканер дефектоскоп УСД-60-8K WeldSpector

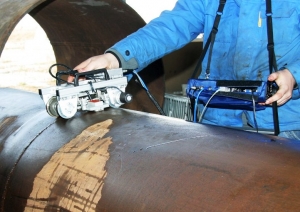

Предназначен для высокопроизводительного ручного ультразвукового контроля сварных швов.

Современные цифровые технологии позволяют данному ультразвуковому дефектоскопу контролировать сварные соединения со скоростью до 4 м/мин.

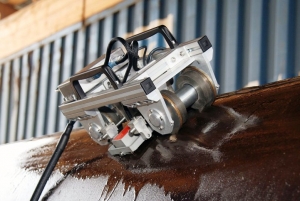

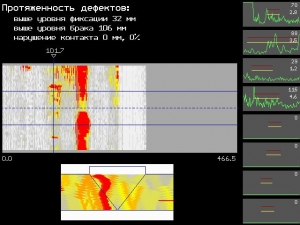

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.

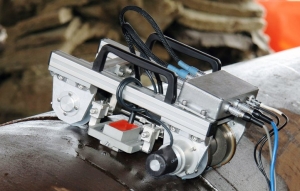

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.

Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".

• Одновременное отображении сигналов во всех каналах ультразвукового контроля в реальном времени.
• Полноэкранный просмотр и настройка всех параметров каждого ультразвукового канала .
• Независимое ВРЧ в каждом канале контроля.
• Функция калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва.
• Сохранение и просмотр результатов ультразвукового сканирования.
• Обработка и анализ проконтролированного участка сварного шва.

Развертка

мин.: 0 - 2,67мкс макс.: 0 - 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка

от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальная длина контролируемого материала

до 6000 мм (эхо-режим)

Диапазон скоростей распространения ультразвуковых колебаний

1000 - 9999 м/с

Задержка в призме преобразователя

0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений ЗИ

регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц

Усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние

Дисплей

Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет

А-сигнал

480 x 300 точек в стандартном режиме

Память

500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъемы преобразователей

2 СР50 (BNC)

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

4 кг с аккумуляторами

КОМПЛЕКТАЦИЯ

• Электронный блок дефектоскопа УСД-60-8К
• Встроенный Li-Ion аккумулятор
• Сетевой блок питания /зарядное устройство
• Кабели СР50-Лемо 0 - 2 шт.
• Преобразователи - 2 шт. (тестирование каналов)
• Кабель "витая пара" – 2 шт.
• Ethernet hub (switch)
• Защитный чехол с поясным и шейным креплением
• Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500 мм
• Ультразвуковой многоканальный преобразователь для толщин 5-24 мм - 2 шт.
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
• Кейс для переноски
