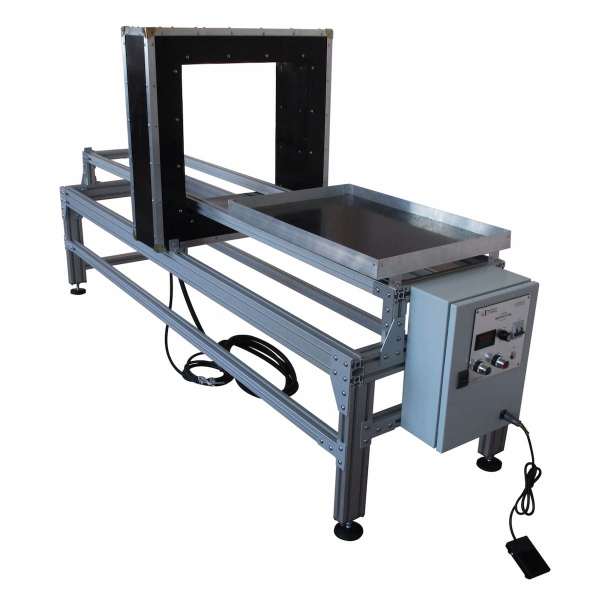

Стенд магнитопорошкового контроля МАГМА-Р150

НАЗНАЧЕНИЕ

Стенд магнитопорошкового контроля МАГМА-Р150 предназначен для проведения магнитопорошковой дефектоскопии объектов из ферромагнитных материалов с магнитными свойствами, позволяющими создавать в местах нарушения сплошности магнитные поля рассеяния, достаточные для притяжения частиц магнитного порошка. Этот метод неразрушающего контроля используется для выявления поверхностных и подповерхностных дефектов.

Стенд магнитопорошкового контроля состоит из следующих основных элементов:

• Катушка-соленоид
• Блок управления
• Подвижная тележка
• Рама

Катушка-соленоид позволяет применять продольное намагничивание и размагничивание объектов контроля разных габаритов и формы.
Блок управления имеет индикатор тока, плавный регулятор силы магнитного поля и педаль управления, что обеспечивает максимальное удобство в процессе эксплуатации.

Подвижная тележка предназначена для ручного перемещения деталей по направляющим через соленоид и оборудована рукояткой с зацепом.
Рама собрана из легкого алюминиевого профиля с регулируемыми опорами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режим работы – переменное поле
Вид намагничивания – продольное
Регулировка силы магнитного поля – да
Педаль включения – да
Индикатор тока – да
Напряженность магнитного поля (у обмотки) соленоида, А/см – 500
Напряжение, В – AC 220
Рабочий ток, A – 70
Продолжительность включения, % – 50
Внутренний габарит соленоида, мм – 500х500
Габариты, мм – 2200х735х700
Вес, кг – 90
Кабель , м – 5

КОМПЛЕКТ ПОСТАВКИ

Катушка-соленоид, шт – 1
Блок управления, шт – 1
Подвижная тележка, шт – 1
Рама, шт – 1
Педаль включения, шт – 1
Паспорт на Стенд магнитопорошкового контроля МАГМА-Р150, шт – 1
