УКСШ-55 Автоматизированная система ультразвукового контроля кольцевых сварных соединений труб 36мм
Арт УКСШ-55
Установка предназначена для контроля качества кольцевых сварных соединений на трубах из нержавеющей стали диаметром 36 мм с толщиной стенки 5 мм.

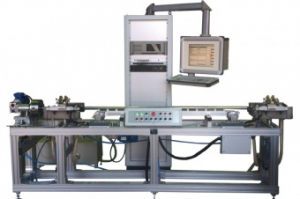

УКСШ-55 состоит из станины, устройства вращения трубы, двух иммерсионных ванн, стойки управления и измерения, пульта управления механикой, панели оператора и гидростанции.
Контролируемое изделие представляет собой трубу 36х5, на концах которой находятся подлежащие контролю сварные соединения.
Иммерсионные ванны предназначены для обеспечения акустического контакта ПЭП и контролируемого изделия. В каждой иммерсионной ванне расположены по три ПЭП - два для контроля и один для позиционирования, что позволяет полностью контролировать тело шва.
Стойка управления и измерения включает в себя источник бесперебойного питания, управляющую ЭВМ и многоканальный дефектоскоп УМД-8.
Основные особенности:
- Одновременный контроль сразу двух кольцевых швов
- Автоматическое позиционирование относительно сварного шва
- Высокая точность измерений

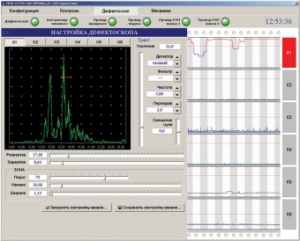

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. Программное обеспечение, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.
- Диаметр контролируемых труб
- 36 мм
- Толщина стенки трубы
- 5 мм
- Материал контролируемой трубы
- 08Х18Н10Т
- Обнаруживаемый дефект
- торцевое сверление ∅ 2,5мм
- Границы относительной погрешности измерения размеров дефектов
- ± 10 %
- Время установления рабочего режима
- не более 15 мин
- Режим работы установки
- автоматический
- Габаритные размеры ВхШхД
- 2500 х 1500 х 4000 мм
- Масса
- 1000 кг
Спецификация акустического блока
- Тип
- 2 иммерсионные ванны с преобразователями
- Количество каналов контроля
- 4 канала дефектоскопии + 2 канала позиционирования преобразователя
Спецификация электронного блока
- Тип дефектоскопа
- УМД-8
- Максимальное количество каналов
- 8
- Форма импульсов возбуждения
- радиоимпульс
- Частота посылок импульса возбуждения
- 100 - 2000 Гц
- Частотный диапазон
- 1- 15 МГц
- Диапазон регулировки усиления
- 110 дБ
Отзывы
Характеристики
| Производитель: | Кропус |
