LTS4550S Система точечной и маршрутной локации 50 м

При работе в гражданском строительстве положение и направление существующих труб и воздуховодов не всегда известны или четко задокументированы.

Нередко при земляных работах наносятся значительные повреждения кабелям и трубам, что влечет за собой большие затраты на ремонт.

Использование локационных систем LTS значительно упрощает поиск неметаллических труб.

Области применения локационных устройств LTS охватывают все области гражданского строительства, например, управление канализацией и пресной водой, прокладку кабеля или работы по дренажу и захоронению отходов.

Новые системы отслеживания маршрутов LTS почти идентичны в своих технических деталях. Они отличаются только соответствующей длиной питающего кабеля.

Чрезвычайная устойчивость к продавливанию при малых радиусах изгиба

Профиль питающего кабеля систем LTS состоит из специальной комбинации сердечника из стекловолокна с интегрированными медными проводами и полипропиленовым защитным покрытием, которое сочетает в себе возможность проталкивания жесткого стержня с гибкостью и малыми радиусами изгиба, необходимыми на практике. Вот почему подача кабеля может выполняться быстро, просто и точно вручную даже в сложных, засоренных трубопроводных системах.

С помощью универсальных систем локации LTS можно выполнять точечное определение местоположения, например, для локализации дефектов в системах трубопроводов, таких как засоры, опускание отрезков трубы и т. д., а также полное определение местоположения линии для определения участков трубопровода.

Все системы LTS оснащены преобразователем с контактными кольцами, который позволяет подавать кабель датчика даже при подключенном преобразователе.

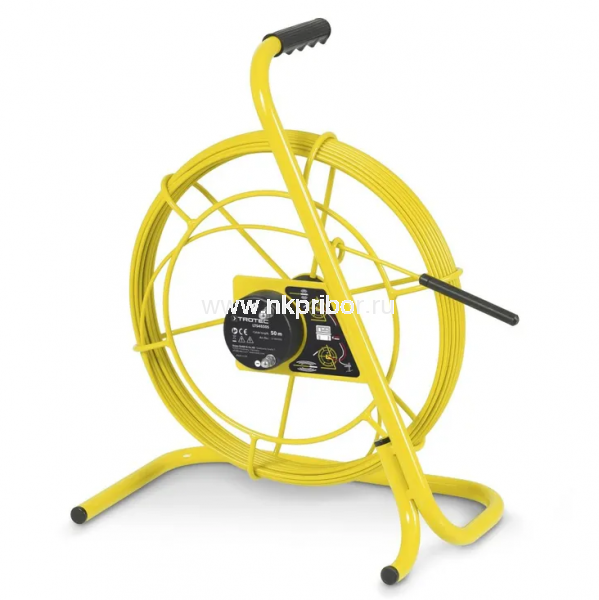

Система определения маршрута LTS имеет компактную встроенную опорную раму, а также кабели из стекловолокна с полипропиленовым покрытием и встроенными медными проводами ø 4,5 мм. Катушка окончательного контроля, соединительная коробка с гнездами и штырьками для двух соединений преобразователя, а также защитная лакированная трубчатая рама с катушкой, ø 400 мм.

Преимущества на практике:

• Подходит для определения точки и маршрута
• Полное обнаружение может быть сделано одним человеком в одиночку
• Стабильный и гибкий стекловолоконный кабель с малым радиусом изгиба
• Катушка конечного назначения
• Передатчик с токосъемным кольцом для питания оптоволоконного кабеля, даже когда передатчик подключен

Технические подробности:

• ø Питающий кабель/головка зонда: 4,5 мм / 12 мм
• Длина питающего кабеля: 50 м
• Максимальная глубина залегания: ок. 4 м (в зависимости от характера укрывного материала)
• Размеры: 210 х 440 х 490 мм
• Вес: 3,25 кг
