Амперметр PCE-PA6000 с интерфейсом RS232

Анализатор мощности PCE-PA6000 может использоваться как Настольный прибор или портативный измеритель для измерения активной мощности, кажущейся мощности, коэффициента мощности, потребления энергии, переменного тока, переменного тока, постоянного тока, сопротивления и частоты. Измерение тока / Мощности может проводиться с помощью анализатора мощности либо Непосредственно с помощью поставляемой в комплекте тестовой линии, либо косвенно с помощью измерительных клещей тока. Анализатор также предоставляет возможность подключения промышленных трансформаторов тока с передаточным отношением 100/5 a или 1000/5A. Большой ЖК-дисплей с диагональю 93 x 52 мм позволяет одновременно выполнять измерения, например, Вт, cos f, ACV, ACA. С помощью опционального адаптера питания PCE-PA-ADP потребители могут подключаться к анализатору Мощности с помощью штекера Schuko (до 16 ACA) очень легко и безопасно для измерения и анализа. Измерительный прибор имеет интерфейс RS-232, а программное обеспечение для анализа позволяет передавать данные на ПК, обрабатывать их и сохранять. Таким образом, это идеальное устройство для использования в мастерской или для измерения мощности и устранения неисправностей для потребителей на месте.

автоматический выбор диапазона

Функция мультиметра

Измерение тока возможно прямо и косвенно через трансформатор тока или щипцы тока

Измерение Активной Мощности / Кажущейся Мощности

Измерение коэффициента мощности

Измерение расхода энергии (кВт / ч)

Функция удерживания измеренного значения и верхнего значения

Высокая / Низкая Функция Сигнализации

RS-232 интерфейс

Питание от батареи и питание от сети

Безопасность: IEC-1010-1; CAT II 600 V

На двух Изображениях показано программное обеспечение анализатора мощности, поставляемое вместе с анализатором мощности. Четыре измеренных значения могут быть отображены одновременно и с помощью графического дисплея можно очень хорошо измерять долгосрочные измерения и анализировать их позже.

Технические Характеристики

Диапазон Измерения Функции ; Точность; Разрешение

Измерение активной мощности (AC, реальная мощность), прямое измерение 1 Вт ... 6 кВт; 1 Вт; ±1,5 % + 5 ДГТ.

Измерение реальной мощности (AC, реальная мощность),

о EXT. Переходника клещей или трансформатор тока

1 Вт ... 999,9 кВт; 1 Вт; ±1,5 % + 5 ДГТ.

Измерение кажущейся мощности (AC)

0,01 ВА ... 9,999 кВА; 0,01 ВА; ±2 % +2 ДГТ.

Коэффициент мощности (cos f) 0,00 ... 1,00; 0,01; ±1,5 % + 2 ДГТ.

Счетчик KWh

0,001 Wh ... 9999 кВт * ч; 0,001 Вт * ч; ±1 % + 1 ДГТ.

ACV / DCV 0,1 V ... 600 в; 0,1 / 1 в; ±1 % + 1 ДГТ. (101 ... 600V)

ACAeff / rms

DCAeff / rms

прямое Макс. 10 a; 10 mA, с индуктивной сенсорной головкой Макс. 1000 a;1 a; ±1 % + 3 DGT.

ACA с клещами до 2000 A (в зависимости от клещей)

Частота 10,0 ... 999 Гц; 0,1 Гц; 1 % + 1 ДГТ.

Ом 1 Ом ... 19,99 kω; 1 / 10 ω; ±1 % +1 DGT.

Дисплей 93 x 52 мм многофункциональный ЖК - дисплей

Условия окружающей среды Макс. Относительная влажность 80% / 0 ... +50 °C

Питание 6 х 1,5 в AA батареи или адаптер переменного тока

Размеры (Ш x в x г) 280 x 210 x 90 мм

Вес 1600 г

Примеры применения

На Рисунке ниже показан анализатор производительности PCE-pa6000 в работе с компьютером. Благодаря использованию адаптера питания измерения расхода и мощности можно быстро и безопасно проводить без больших затрат на кабель или проводку.

Здесь вы увидите очень большой и информативный ЖК-дисплей от анализатора мощности. Он отображает до четырех измеренных значений одновременно. Способ отображения меняется в зависимости от режима работы.

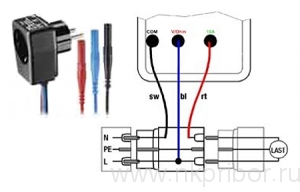

Кроме того, дополнительный адаптер питания очень приятно видеть. Просто Подключите адаптер к розетке и Подключите его к розетке электросети.

В этом приложении после успешного ремонта с помощью наших счетчиков PCE-pa6000 проверяется мощность нагрева электрического нагревателя. Также здесь адаптер питания делает очень полезным. Самый простой монтаж при максимальной безопасности, отсутствие, как обычно, незакрепленных концов кабеля широкий и широкий. С помощью анализатора Мощности можно проверить все электрические приборы до 16A непосредственно, а также крупные потребители (с помощью щипцов или трансформаторов тока) очень точно, безопасно и просто.

Объем поставок

1 х анализатор мощности PCE-pa6000, 1 комплект контрольных кабелей, 1 х RS-232 кабель, 1 х аналитическое программное обеспечение, 6 х батареи и руководство пользователя
