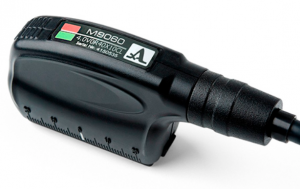

АНТЕННАЯ РЕШЕТКА M9060 4.0V0R40X10CL ДЛЯ А1550 INTROVISOR
АНТЕННАЯ РЕШЕТКА М9060 4.0V0R40X10CL
16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется в составе дефектоскопа-томографа А1550 INTROVISOR / А1525 SOLO для контроля основного тела металлических и пластиковых конструкций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННОЙ РЕШЕТКИ М9060 4.0V0R40X10CL
Область применения | Контроль металлических и пластиковых конструкций |
Работает с приборами | А1550 INTROVISOR, А1525 SOLO |
Количество элементов антенной решетки | 16 |
Акустическая апертура, мм | 40 х 10 |
Номинальная частота, МГц | 4 |
Область сканирования, вЃ° | от – 30 до + 30 |
Рабочий тип волн | Продольные |
Габаритные размеры (Д х В х Г), мм | 90 х 42 х 22 |
Масса с кабелем, г, не более | 200 |
Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
СМЕННЫЕ АКУСТИЧЕСКИЕ МОДУЛИ ДЛЯ АНТЕННОЙ РЕШЕТКИ М9060 4.0V0R40X10CL
НОМЕНКЛАТУРА | ЧАСТОТА, МГц | ТИП ВОЛНЫ | ЦЕНА, руб. |
M9060 прямой акустический модуль | 4,0 | Продольная | 27 000 |
M9052 прямой акустический модуль | 2,5 | Продольная | 27 000 |
M9050 прямой акустический модуль | 1,0 | Продольная | 27 000 |
Возможно изготовление притёртого модуля: диаметр от 30 до 350 мм (продольная притирка), диаметр от 89 до 1460 мм (поперечная притирка) | |||
