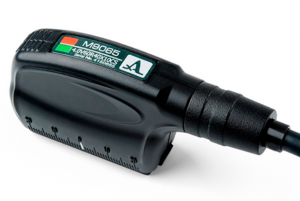

АНТЕННАЯ РЕШЕТКА M9065 4.0V60R40X10CS ДЛЯ А1550 INTROVISOR
АНТЕННАЯ РЕШЕТКА М9065 4.0V60R40X10CS
16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется в составе дефектоскопа-томографа А1550 INTROVISOR / А1525 SOLO для контроля сварных швов (в том числе аустенитных сталей).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННОЙ РЕШЕТКИ М9065 4.0V60R40X10CS
Область применения | Контроль сварных швов |
Работает с приборами | А1550 INTROVISOR, А1525 SOLO |
Количество элементов антенной решетки | 16 |
Акустическая апертура, мм | 40 х 10 |
Номинальная частота, МГц | 4 |
Область сканирования, вЃ° | от – 35 до + 85 |
Рабочий тип волн | Поперечные, продольные |
Габаритные размеры (Д х В х Г), мм | 90 х 42 х 22 |
Масса с кабелем, г, не более | 200 |
Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
СМЕННЫЕ АКУСТИЧЕСКИЕ МОДУЛИ ДЛЯ АНТЕННОЙ РЕШЕТКИ М9065 4.0V60R40X10CS
НОМЕНКЛАТУРА | ЧАСТОТА, МГц | ТИП ВОЛНЫ | ЦЕНА, руб. |
M9065 наклонный акустический модуль | 4,0 | Поперечная | 27 000 |
M9055 наклонный акустический модуль | 2,5 | Поперечная | 27 000 |
M9067 наклонный акустический модуль | 4,0 | Продольная | 50 000 |
Возможно изготовление притёртого модуля: диаметр от 30 до 350 мм (продольная притирка), диаметр от 89 до 1460 мм (поперечная притирка) | |||
