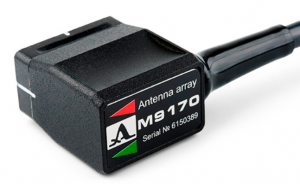

АНТЕННАЯ РЕШЕТКА M9170 4.0V60R26X10CS ДЛЯ А1550INTROVISOR
Арт M9170
АНТЕННАЯ РЕШЕТКА М9170 4.0V60R26X10CS
16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.
На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки, на объекте контроля относительно сформированного изображения на дисплее ультразвукового дефектоскопа-томографа.
Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Применяется в составе дефектоскопа-томографа А1550 INTROVISOR / А1525 SOLO для контроля сварных швов.
80 000
p
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННОЙ РЕШЕТКИ М9170 4.0V60R26X10CS
Область применения | Контроль сварных швов |
Работает с приборами | А1550 INTROVISOR, А1525 SOLO |
Количество элементов антенной решетки | 16 |
Акустическая апертура, мм | 26 х 10 |
Номинальная частота, МГц | 4 |
Область сканирования, вЃ° | от – 35 до + 85 |
Рабочий тип волн | Поперечные, продольные |
Габаритные размеры (Д х В х Г), мм | 32 х 18 х 44 |
Масса с кабелем, г, не более | 170 |
Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
СМЕННЫЕ АКУСТИЧЕСКИЕ МОДУЛИ ДЛЯ АНТЕННОЙ РЕШЕТКИ М9170 4.0V60R26X10CS
НОМЕНКЛАТУРА | ЧАСТОТА, МГц | ТИП ВОЛНЫ | ЦЕНА, руб. |
М9170 наклонный акустический модуль | 4,0 | Поперечная | 27 000 |
M9172 наклонный акустический модуль | 4,0 | Продольная | 50 000 |
Возможно изготовление притёртого модуля: диаметр от 30 до 350 мм (продольная притирка), диаметр от 89 до 1460 мм (поперечная притирка) | |||
