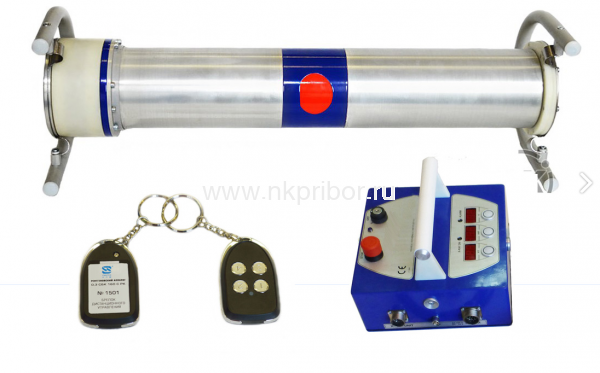

Аппарат рентгеновский 0,3 СБК 160 С РК с универсальным питанием
Аппарат рентгеновский переносной для промышленной рентгенографии
"САЛЮТ" "0,3 СБК 160 С РК" с универсальным питанием
Аппарат рентгеновский переносной «0,3СБК 160 C РК» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки, с помощью радиобрелка на расстояниях до 70 м.
Моноблок аппарата «0,3СБК 160 C РК» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, с фокусным пятном 0,8x0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров.
Аппарат предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.
Аппарат предназначен для работы как от сети переменного тока, так и от автономных источников питания:
- переносного бензинового генератора,
- аккумуляторного блока питания (ИАП - источник автономного питания),
- автомобильных аккумуляторных батарей с напряжениями 12 или 24 вольта с использованием наших адаптеров.
Аппарат имет функцию автоматической тренировки рентгеновской трубки.
| Аанодное напряжение | 50 - 160 кВ |
| Анодный ток | 0,1 - 3 мА |
| В диапазоне от 100 кВ до 160 кВ характеристика по мощности - | изоваттная |
| с предельной мощностью на аноде | 300 Вт |
| Диаграмма излучения - коническая с углами при вершине | 100° Ч 80° |
| Размер фокусного пятна | 0,8 х 0,8 мм |
Предельные значения режимов работы:
| мощность на аноде рентгеновской трубки | 300 Вт |
| анодное напряжение | 160 кВ |
| анодный ток | 3 мА |
| В диапазоне 100 кВ 160 кВ характеристика по мощности изоваттная с предельным значением на аноде | 300 Вт |
Диапазон уставок режимов работы рентгеновской трубки:
| анодного напряжения на рентгеновской трубке | 50ч160 кВ |
| тока анода рентгеновской трубки | 0,1ч3,0 мА |
| времени экспозиции | 1 ч 998 сек |
| времени задержки начала экспозиции | 0 ч 60 сек |
Дискретность уставок режимов работы:
| анодного напряжения | 1,0 кВ |
| анодного тока | 0,1 мА |
| времени экспозиции | 1 сек |
| времени задержки начала экспозиции | 5 сек |
Рентгенооптические параметры:
| Диаграмма излучения конус с углами при вершине | 80° х 100° |
| Ось пучка | перпендикулярна к оси моноблока |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 400 мм | |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 700 мм | |
| Размер фокусного пятна | 0,8 х 0,8 мм |
Напряжение питания и потребляемая мощность:
| Питание - от сети переменного тока 50 Гц с напряжением | 100 ч 240 В |
| Питание - от источника постоянного тока с напряжением | 24 В ± 10% |
| Питание - при работе от аккумулятора 12 В через адаптер - преобразователь 12/24 В | 11 ч 16 В |
| Мощность, потребляемая от сети, не более | 540 Вт |
Температурные параметры:
| Диапазон рабочих температур окружающей среды | -40°С ч +40° С |
| Диапазон температур хранения | -50° С ч +50° С |
| Температура отключения по перегреву моноблока | +70° С |
| Время непрерывной работы на максимальной мощности при начальной температуре +20° С | около 20 мин |
Габаритные размеры основных частей аппарата:
| Моноблок «0,3 CБК 160 C РК» | Ш120 Ч 508 мм |
| Блок питания и управления (БПУ-РК) «0,3 CБК 160 C РК» с универсальным питанием | 280 Ч 260 Ч 180 мм |
Масса основных частей аппарата:
| Моноблок «0,3 СБК 160 С РК», не более | 5,5 кг |
| Блок питания и управления (БПУ-РК) «0,3 CБК 160 C РК» с универсальным питанием, не более | 4,5 кг |
| Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более | 0,7 кг |
| Кабель сетевой (2РМ24-евровилка) длиной 2 м, не более | 0,2 кг |
Комплект эксплуатационной документации: (Скачать pdf)
| Паспорт технический «0,3 СБК 160 С РК» с универсальным питанием |
| Техническое описание «0,3 СБК 160 С РК» с универсальным питанием |
| Руководство по эксплуатации «0,3 СБК 160 С РК» с универсальным питанием |
Тара:
| Пластиковый ящик для Моноблока «0,3 СБК 160 С РК» |
| Пластиковый ящик для Блока питания и управления «0,3 СБК 160 С РК» с универсальным питанием |
