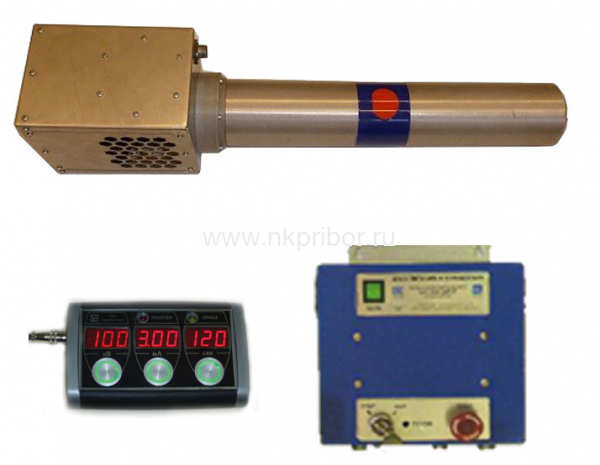

Аппарат рентгеновский 0,3 СБК 200 С модификация "стационарный"
Аппарат рентгеновский переносной «0,3 СБК 200 C» модификация "стационарный" предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов в цеховых условиях эксплуатации.
Моноблок аппарата «0,3 СБК 200 C» модификация "стационарный" представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 1,2 БПК 21-200, с фокусным пятном 0,8x0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров
Аппарат предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.
Аппарат предназначен для работы от сети переменного тока.
Аппарат имет функцию автоматической тренировки рентгеновской трубки.
Аппарат имет функцию цифрового управления по интерфейсу RS-485 от удаленного компьютера.
| Аанодное напряжение | 100 - 200 кВ |
| Анодный ток | 0,1 - 3 мА |
| В диапазоне от 100 кВ до 200 кВ характеристика по мощности - | изоваттная |
| с предельной мощностью на аноде | 300 Вт |
| Диаграмма излучения - коническая с углами при вершине | 60° Ч 40° |
| Размер фокусного пятна | 0,8 х 0,8 мм |
Предельные значения режимов работы:
| мощность на аноде рентгеновской трубки | 300 Вт |
| анодное напряжение | 200 кВ |
| анодный ток | 3 мА |
| В диапазоне 100 кВ 200 кВ характеристика по мощности изоваттная с предельным значением на аноде | 300 Вт |
Диапазон уставок режимов работы рентгеновской трубки:
| анодного напряжения на рентгеновской трубке | 100ч200 кВ |
| тока анода рентгеновской трубки | 0,1ч3,0 мА |
| времени экспозиции | 1 ч 998 сек |
| времени задержки начала экспозиции | 0 ч 60 сек |
Дискретность уставок режимов работы:
| анодного напряжения | 1,0 кВ |
| анодного тока | 0,1 мА |
| времени экспозиции | 1 сек |
| времени задержки начала экспозиции | 5 сек |
Рентгенооптические параметры:
| Диаграмма излучения конус с углами при вершине | 60° х 40° |
| Ось пучка | перпендикулярна к оси моноблока |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 400 мм | |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 700 мм | |
| Размер фокусного пятна | 0,8 х 0,8 мм |
Напряжение питания и потребляемая мощность:
| Питание - от сети переменного тока 50 Гц с напряжением | 100 ч 240 В |
| Мощность, потребляемая от сети, не более | 540 Вт |
Температурные параметры:
| Диапазон рабочих температур окружающей среды | -20°С ч +40° С |
| Диапазон температур хранения | -50° С ч +50° С |
| Температура отключения по перегреву моноблока | +70° С |
| Время непрерывной работы на максимальной мощности при начальной температуре +20° С | без ограничения |
Габаритные размеры основных частей аппарата:
| Моноблок «0,3 CБК 200 C» модификация "стационарный" | 780 Ч 190 Ч 150 мм |
| Блок питания и управления (БПУ) «0,3 CБК 200 C» модификация "стационарный" | 280 Ч 260 Ч 120 мм |
| Пульт дистанционного управления (ПДУ) «0,3 CБК 200» | 155 Ч 100 Ч 30 мм |
Масса основных частей аппарата:
| Моноблок «0,3 СБК 200 С» модификация "стационарный", не более | 10,4 кг |
| Блок питания и управления (БПУ) «0,3 CБК 200 C» модификация "стационарный", не более | 4,9 кг |
| Пульт дистанционного управления (ПДУ) «0,3 CБК 200», не более | 0,4 кг |
| Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более | 0,7 кг |
| Кабель ПДУ (XS9JK- XS9JK) длиной 25 м, не более | 0,8 кг |
| Кабель сетевой (2РМ24-евровилка) длиной 2 м, не более | 0,2 кг |
Комплект эксплуатационной документации: (Скачать pdf)
| Паспорт технический «0,3 СБК 200 С» модификация "стационарный" |
| Техническое описание «0,3 СБК 200 С» модификация "стационарный" |
| Руководство по эксплуатации «0,3 СБК 200 С» модификация "стационарный" |
