Аппарат рентгеновский импульсный Арина-9

Прибор разработан для исследований сварных швов металлоконструкций рентгенографическим методом. С его помощью выявляются посторонние включения (вольфрамовые, окисные, шлаковые и др.), трещины, прожоги, поры и непровары.

Аппарат АРИНА-9 - это носимый автономный источник рентгеновского излучения. Его наличие в арсенале лабораторий неразрушающего контроля совершенно оправдано, в первую очередь, на выездах. Возможность работы от источника питания на аккумуляторных батареях (СПРУТ-ИПА 24.18 - поставляется отдельно), надёжность и безопасность в эксплуатации, малые габариты и вес, полное соответствие заявленным характеристикам факторы, подтверждённые многими специалистами в области дефектоскопии на промышленных предприятиях нефтегазового сектора, атомной энергетики, судостроения. Импульсный рентгеновский аппарат АРИНА-9 идеально подходит для проверки в полевых условиях соединений трубопроводов высокого давления больших и малых диаметров, выполненных сваркой плавлением.

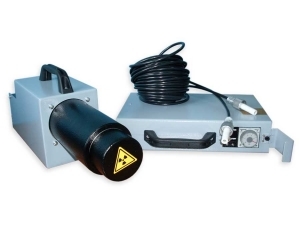

В комплект оборудования входят две основные части: модуль излучателя и пульт управления. Для того, чтобы обезопасить операторов, пульт выносится на значительное расстояние от источника рентгеновского излучения. Блоки соединяются 25-метровым кабелем.

Конструкция изделия предполагает его использование для фронтальной и панорамной съёмки. С помощью магнитных креплений, штативов и специальных тележек с кронштейнами (приобретаются отдельно) возможно панорамное исследование мест соединения трубопроводов большого диаметра из центра трубы. Это достигается практически равномерным излучением в пределах полусферы. Для точного замера экспозиционной дозы можно воспользоваться любым интегральным дозиметром. Ориентировочная номограмма времени экспозиции применительно к обычной стали приведена в приложении к инструкции по эксплуатации. Также хотим обратить Ваше внимание на то, что все изделия линейки АРИНА (наиболее популярные из них: АРИНА-9, АРИНА-7, АРИНА-3) в силу конструктивных особенностей имеют лишь один регулируемый параметр физической величины время экспозиции. Для получения качественных, контрастных снимков мы рекомендуем использовать радиографическую плёнку AGFA F8 совместно с экранами того же производителя.

ТТХ прибора предусматривает его эксплуатацию в жёстких климатических условиях (см. таблицу технических характеристик). Для защиты от перегрева в его схеме присутствует температурное реле.

Принцип работы импульсного рентгеновского аппарата АРИНА-9 основан на явлении взрывной электронной эмиссии, возникающей в вакуумной рентгеновской трубке в результате подачи короткого, но мощного импульса высокого напряжения на катод. Схема управления обеспечивает постоянное поступление таких импульсов через цепь повышающих трансформаторов и разрядника, что позволяет получать на выходе вспышки рентгеновского излучения. В отличие от аппаратов непрерывного действия, в импульсных устройствах используется трубка с холодным катодом. Это существенно снижает стоимость оборудования, т.к. для его функционирования не требуется сложных многоконтурных систем охлаждения.
