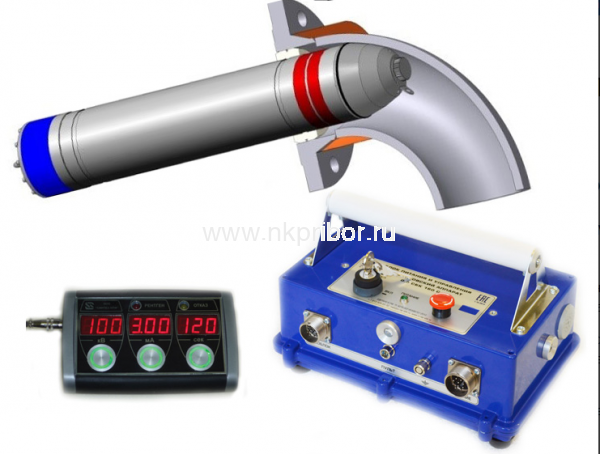

Аппарат рентгеновский панорамный фланцевый 0,5 СБК 200 СПФ с универсальным питанием
Аппарат рентгеновский переносной панорамный фланцевый «0.5 СБК 200 СПФ» с универсальным питанием предназначен для проведения панорамного радиографического контроля качества сварных соединений круговых сварных швов тройников, фланцев с отводами и прямых труб с отводами малых и средних диаметров.
Моноблок «0,5 СБК 200 СПФ» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Аппарат предназначен для проведения панорамного радиографического контроля качества сварных соединений монтажных и строительных конструкций на:
-компрессорных и нефтеперекачивающих станциях;
-нефтяных терминалах;
-тепловых и атомных электростанциях;
-объектах нефтехимической промышленности.
Аппарат имет функцию автоматической тренировки рентгеновской трубки.
| Аанодное напряжение | 100 - 200 кВ |
| Анодный ток | 0,1 - 5 мА |
| В диапазоне от 100 кВ до 200 кВ характеристика по мощности - | изоваттная |
| с предельной мощностью на аноде | 500 Вт |
| Диаграмма излучения круговая, с углами | 360° Ч ±20° |
| Размер фокусного пятна | 1,3 x 3,5 мм |
Предельные значения режимов работы:
| мощность на аноде рентгеновской трубки | 500 Вт |
| анодное напряжение | 200 кВ |
| анодный ток | 5 мА |
| В диапазоне 100 кВ 200 кВ характеристика по мощности изоваттная с предельным значением на аноде | 500 Вт |
Диапазон уставок режимов работы рентгеновской трубки:
| анодного напряжения на рентгеновской трубке | 100ч200 кВ |
| тока анода рентгеновской трубки | 0,1ч5,0 мА |
| времени экспозиции | 1 ч 998 сек |
| времени задержки начала экспозиции | 0 ч 60 сек |
Дискретность уставок режимов работы:
| анодного напряжения | 1,0 кВ |
| анодного тока | 0,1 мА |
| времени экспозиции | 1 сек |
| времени задержки начала экспозиции | 5 сек |
Рентгенооптические параметры:
| Диаграмма излучения круговая, с углами | 360° Ч ±20° |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 400 мм | |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 700 мм | |
| Размер фокусного пятна | 1,3 Ч 3,5 мм |
Напряжение питания и потребляемая мощность:
| Питание - от сети переменного тока 50 Гц с напряжением | 100 ч 240 В |
| Питание - от источника постоянного тока с напряжением | 24 В ± 10% |
| Потребляемая мощность, не более | 700 Вт |
Температурные параметры:
| Диапазон рабочих температур окружающей среды | -40°С ч +40° С |
| Диапазон температур хранения | -50° С ч +50° С |
| Температура отключения по перегреву моноблока | +70° С |
Габаритные размеры основных частей аппарата:
| Моноблок «0,5 CБК 200 СПФ» | 120 Ч 712 мм |
| Блок питания и управления «0,5 СБК 200 СПФ» (БПУ) с универсальным питанием | 280 Ч 190 Ч 180 мм |
| Пульт дистанционного управления (ПДУ) «0,5 СБК 200 СПФ» | 155 Ч 100 Ч 30 мм |
Масса основных частей аппарата:
| Моноблок «0,5 СБК 200 СПФ», не более | 12 кг |
| Блок питания и управления «0,5 СБК 200 СПФ» (БПУ) с универсальным питанием, не более | 3,8 кг |
| Пульт дистанционного управления (ПДУ) «0,5 СБК 200 СПФ», не более | 0,4 кг |
| Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более | 0,7 кг |
| Кабель ПДУ (XS9JK- XS9JK) длиной 25 м, не более | 0,8 кг |
| Кабель сетевой (2РМ24-евровилка) длиной 2 м, не более | 0,2 кг |
Комплект эксплуатационной документации: (Скачать pdf)
| Паспорт технический «0,5 СБК 200 СПФ» с универсальным питанием |
| Техническое описание «0,5 СБК 200 СПФ» с универсальным питанием |
| Руководство по эксплуатации «0,5 СБК 200 СПФ» с универсальным питанием |
Тара:
| Футляр для Моноблока «0,5 СБК 200 СПФ» |
| Пластиковый ящик для Блока питания и управления «0,5 СБК 200 СПФ» |
