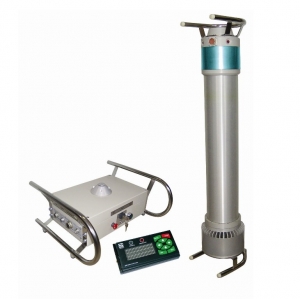

Аппарат рентгеновский портативный РПД-200

Серия переносных рентгеновских аппаратов "РПД-200" представлена моделями:

• "РПД-200" (с боковым выходом излучения);
• "РПД-200П" (с панорамным выходом излучения).

Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.

Конструктивно моноблоки данной серии представляют собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

БПУ представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.

Аппарат "РПД-200П" может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы для радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).

Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.

Масса моноблока (для "РПД-200" ПТ - без тележки), кг

РПД-200: 19

РПД-200П: 16

Масса блока питания и управления, кг

РПД-200: 7

РПД-200П: 7

Масса комплекта кабелей (стандартная комплектация), кг

РПД-200: 5

РПД-200П: 5

Длина моноблока (без рукояток), мм

РПД-200: 803

РПД-200П: 806

Длина моноблока (с рукоятками), мм

РПД-200: 890

РПД-200П: 913

Диаметр моноблока (без рукояток), мм

РПД-200: 180

РПД-200П: 180

Габаритные размеры моноблока (с рукоятками), мм

РПД-200: 208 х 196

РПД-200П: -

Размеры блока питания и управления, мм

РПД-200: 415х345х180

РПД-200П: 415х345х180

Диапазон установки анодного напряжения, кВ, с шагом 1 кВ

РПД-200: 70 ... 200

РПД-200П: 70 ... 200

Диапазон установки анодного тока, мА, с шагом 0,01 мА

РПД-200: 1,0 ... 5,0

РПД-200П: 1,0 ... 5,0

Диапазон установки времени экспозиции, с, с шагом 1 с

РПД-200: 1...998 (16 мин)

РПД-200П: 1...998 (16 мин)

Размер фокусного пятна, мм

РПД-200: 2 х 2

РПД-200П: 3,5 х 1,5

Рабочая диаграмма излучения

РПД-200: 40° х 60°

РПД-200П: 40° х 360°

Максимальная анодная мощность, Вт

РПД-200: 1000

РПД-200П: 1000

Питание - однофазная сеть переменного тока

РПД-200: 220 В, 50 Гц

РПД-200П: 220 В, 50 Гц

Тип рентгеновской трубки

РПД-200: 1,2 БПК 21-200

РПД-200П: 1 БПК 21-200

Диапазон рабочих температур, градус С

РПД-200: -10...+40

РПД-200П: -10...+40

Диапазон температур хранения и транспортировки, градус С

РПД-200: -40...+70

РПД-200П: -40...+70

Потребляемая мощность, Вт, не более

РПД-200: 1400

РПД-200П: 1400

Комплектация:

• моноблок в футляре с амортизацией и ручками для переноски;
• блок питания и управления (БПУ) в кейсе;
• пульт дистанционного управления с кабелем длиной 50 м;
• соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации "РПД-200 П" - 20 м).
• сигнальная лампа на магнитном держателе с кабелем длиной 10 м
