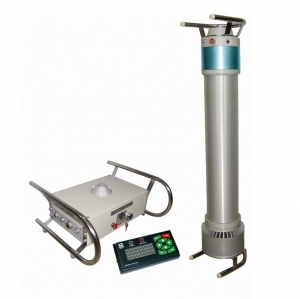

Аппарат рентгеновский портативный РПД-250

Аппарат рентгеновский переносной для промышленной дефектоскопии «РПД-250» предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Аппарат имеет программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию.

Аппараты могут быть снабжены дополнительно штативом, устройством крепления к трубе, тележкой для перемещения внутри трубы (для панорамной версии аппарата).

Анодное напряжение, кВ, с шагом 1 кВ

100...250

Анодный ток, мА, с шагом 0,01 мА

0,5...5

Время экспозиции, с, с шагом 1 с

1...998

Размер фокусного пятна, мм

РПД-250: 3 х 3

РПД-250П: 3,5 х 1,5

РПД-250С: 3 х 3

РПД-250СП: 3,5 х 1,5

Рабочая диаграмма излучения

РПД-250: 40°х60°

РПД-250П: 40°х360°

РПД-250С: 40°х60°

РПД-250СП: 40°х360°

Максимальная анодная мощность, Вт

1000

Масса моноблока (без муфты и заглушки), кг

26

Масса блока питания и управления, кг

РПД-250, РПД-250П: 7

РПД-250С, РПД-250СП: 9,8

Масса съемного свинцового кожуха с заглушкой, кг

30

Размеры моноблока (с рукоятками), мм

240 х 1090

Размеры моноблока (без рукояток), мм

180 х 965

Размеры блока питания и управления, мм

470х405х215

Тип рентгеновской трубки

РПД-250: 1.8 БПК11-300

РПД-250П: 1,5 БПК 14-300

РПД-250С: 1.8 БПК11-300

РПД-250СП: 1,5 БПК 14-300

Рабочая температура, °С

РПД-250, РПД-250П: -10 ... +40

РПД-250С, РПД-250СП: -40 ... +40

Потребляемая мощность, Вт, не более

1400 (однофазная сеть 220 В, 50 Гц)

Комплектация:

• блок излучателя (БИ, моноблок)
• блок питания и управления (БПУ)
• пульт дистанционного управления (ПДУ)
• защитный кожух
• комплект кабелей
• транспортные футляры
